小型真空热压机提高了温控范围、升级了温度控制设置程序,用于玻璃、硅片、晶元、蓝宝石、石英等基材的中低高温键合,是一款硅基热压键合加工专用设备。真空热压键合机不仅可以满足通不同气体下的中低高温键合,还可以满足在真空环境下的中低温退火;其中高低温键合和中低温退火过程中的温度是可以灵活设置和编程;键合压力在量程内也任意可编程设置与控制。

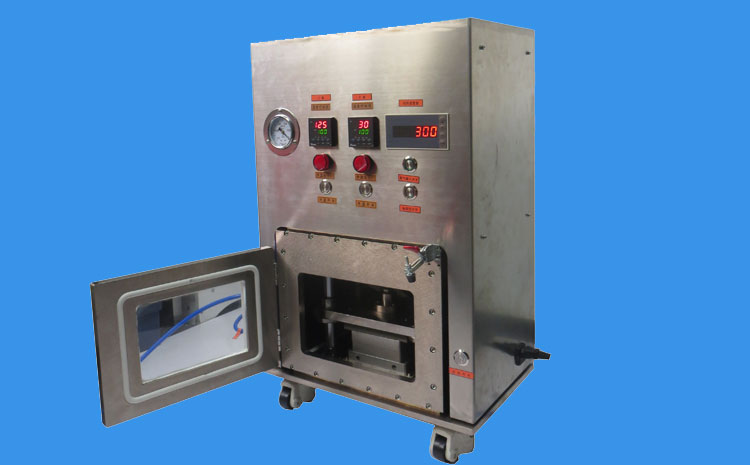

小型真空热压机图片
是粉末冶金的重要设备,用于烧结铍、钛、铝合金、钴和镍基合金、钨、钼及特种合金钢等。
真空热压机由密封腔体、抽真空、热压、电气控制,充氮气,水冷等组成,采用四柱结构,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用高温直线轴承导套做导向,下压平顺稳发热板经过真空调质处理,表面电镀处理长期使用不变形,不生锈。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点。

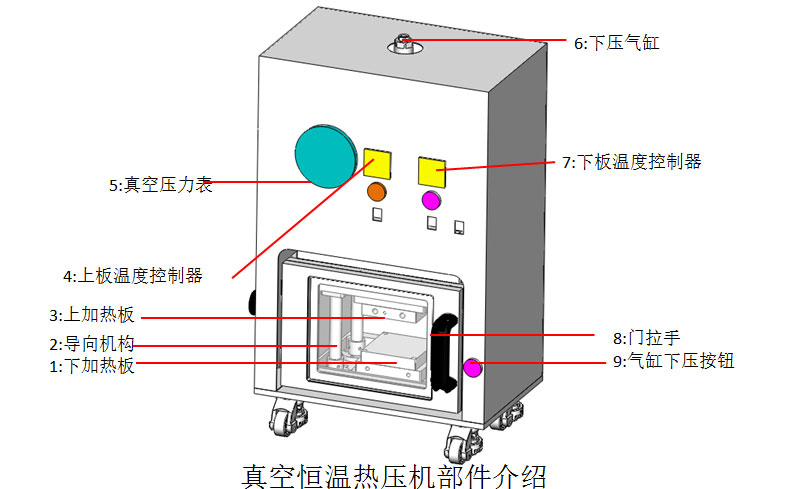

1、本机由密封腔体、抽真空、热压、电气控制,充氮气,水冷等组成,采用四柱结构,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用高温直线轴承导套做导向,下压平顺稳。
2、上下热压板温度独立控制350度数显可调,温度稳定,既保证热板快速上升又节约了电能。
3、电加热采用PID温度指示调节仪控制和显示热板温度,具有控温精度高、温度显示直观,调节方便。使用恒温控制加热技术,温度控制精确。
4、铝合金工作平台,上下面平整,热导速度快,热导均发热板经过真空调质处理。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点。
5、前门上光学钢化玻璃门观察窗,玻璃窗安装于箱门中部,能清晰观察到内部试验物品在试验过程中的变化。
6、电气控制PLC控制一体机,可控制保压时间,适用于多种产品所需的压制时间要求。
7、采用精密调压阀调压,补压,压力精确可调,可设置压力大小,保证了制品的质量稳定性,气缸下压速度手动调节,针对不同的材料选用不同的速度压力控制。
8、门与门框之间采用密封材料及独特的硅橡胶密封结构,密封、抗老化。
9、加热面积大,加热板可按客户要求订制,涵盖常用大小芯片。

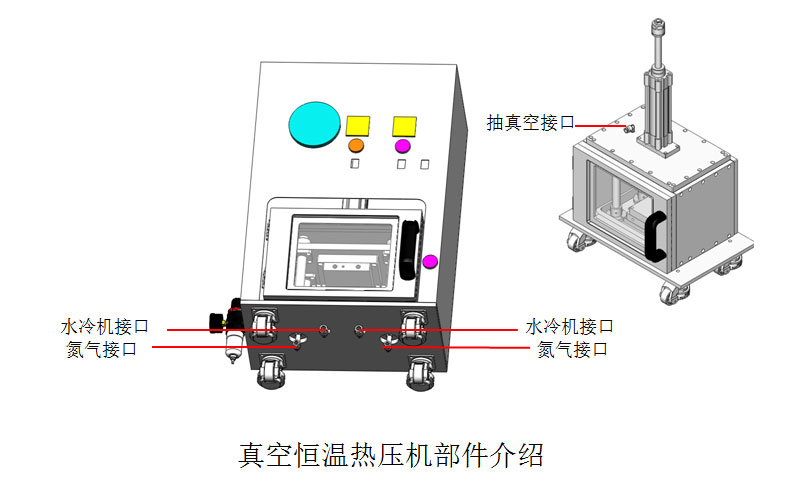

10、充氮气电磁开关控制,可充氮气氛保护,达成无氧化。

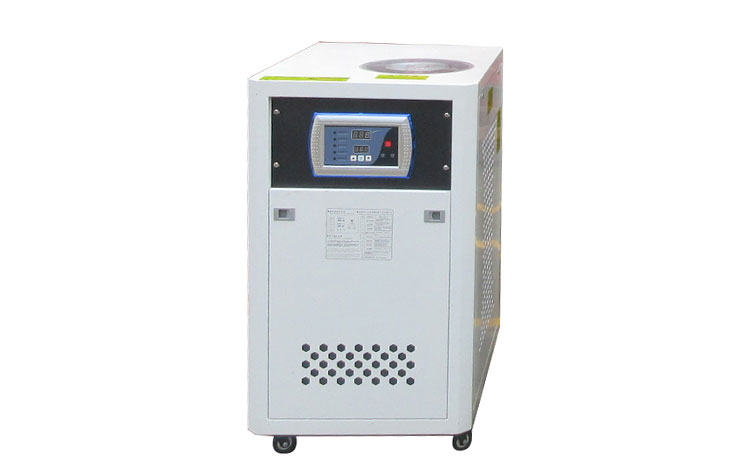

11、下加热板加一套水冷板,水冷系统可保持高温长时间工作,温度快速冷却,保证真空胶体不过热连续动作。
12、采用独特的真空热压系统,在保证芯片不损坏的情况下大幅度提高键合。
13、操作台和加压设备一体化,操作方便,结构紧凑美观。
键合平台:230×200(长×宽)mm;
平台平行度:0.05mm;
可键合芯片厚度:0~140mm;
额定电压:AC220V/50HZ;
压力范围:0~3.5KN;
压力显示精度:±0.1KN
额定功率:1.4KW;
控温范围:室温~300℃;
温控精度:±1%(100℃以下±1℃);
上下板最大温差:3℃;
均匀升温速率:4℃/min(100℃以下);3℃/min(100℃~200℃);2℃/min(200℃以上);快速升温速率:10℃/min
支持温度编程段数:10段控温;
真空度:KPa级别
外接气氛接口:2×DN10

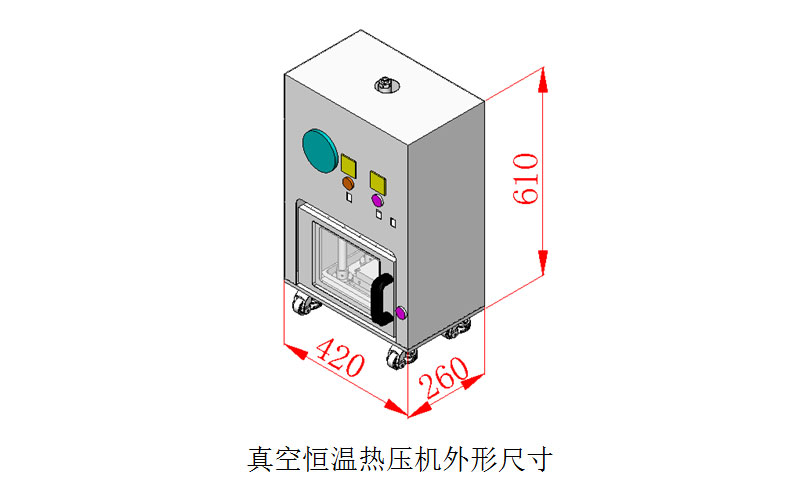

外形尺寸:420×260×610(长×宽×高)mm;
重量:120kg;
