真空热压机由什么结构组成?热压机厂家解答

真空热压机由什么结构组成?热压机厂家解答

作者:admin    来源:热压机专业制造商-易拓    发布时间:2020-09-25 09:47    浏览量:

  真空热压机是一种能够进行热压处理的机器,为周期作业式,广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理,也可在充气保护情况下热压成形烧。那么真空热压机由什么结构组成呢,下面我们就来看一下。

真空热压机图片

  真空热压机的组成结构:

  1、炉体为立式炉壳,其内层为不锈钢制成的圆筒,外层为碳钢。

  2、真空系统:由油扩散泵、罗茨泵、机械泵配电磁压差阀(防止因突然停电、机械泵油倒灌)充气阀、放气阀、真空蝶阀、真空压力表(±Pa)波纹管、真空管路和支架等组成。

  3、液压系统:采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺(测距精度0.02mm),仪表可设定自动调节压力,并能实现稳压、保压。

  4、水冷系统:由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。

  5、温控系统:采用可控硅控温,配置有PID功能仪表,数显表,具有超温声光报警功能,也可选用PLC触摸屏自动控制,并保留历史数据,便于分析烧结过程。

  6、充气系统:由各种管道及阀门组成,并配有电磁放气阀、压力传感器,当炉内压力高于安全值时会自动放气,充气管路上装有针阀,可控制充气量 。

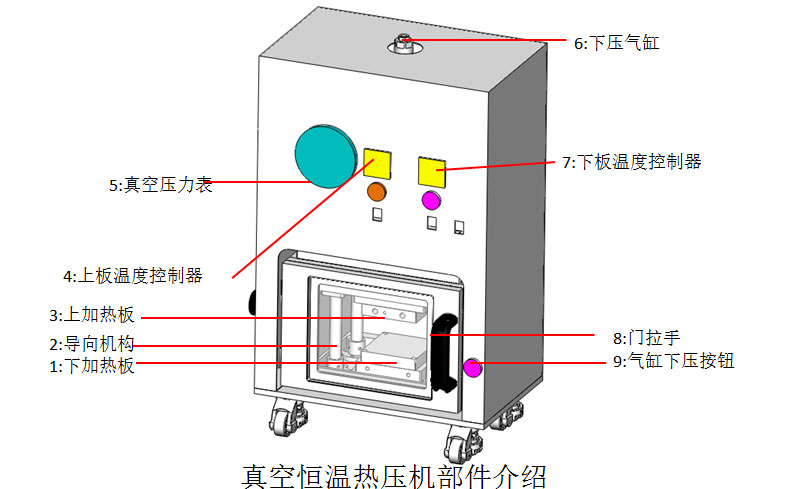

真空热压机结构图解
真空恒温加热焊接机

  以上就是真空热压机的组成结构。

  真空热压机操作规程

  1. 操作步骤:

  1.1 打开电源开关。

  1.2 对热压机各部位进行点检。

  a) 打开电源启支按钮。

  b) 对电热控制器A-10~A-21进行温度设置。

  c) 打开(A-8)电热开关。

  d) 打开(A-7)油泵开关。

  e) 压力指数设定:

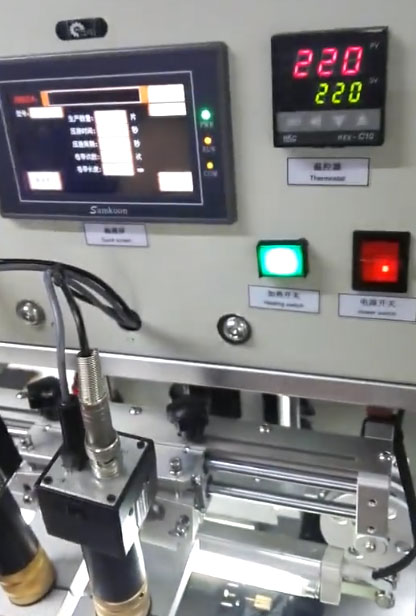

真空热压机面板细节图

  旋下(C-3),用“一”字螺丝刀调节(C-4)带动(C-5)至设定压力指数值,旋上(C-3)压力设定结束,将箱门关上。

  f) 按T(A-1)电源启动按钮加热板将自动上繁荣昌盛,并自动保压至设定时间值后,加热板即自动下降。

  g) (A-6)为油压点动下降按钮,则油压缸将缓慢下降,(A-5)为油压缸点动上升按钮可手动调节。

  热压板上升与下降。

  1.3 机器确定无误后先确认好热压的温度、压力、时间、及待热压产品的型号规格。

  1.4 把需热压的产品均匀摆放在耐高温布的铝板然后在产品上再盖上耐高温布放入热压机的热压层中,关闭热压箱门。

  1.5 按(A-1)油压缸启动按钮,即热压动作开始,待上升到位后(A—9)时间设置开始计时,等热压时间到后,即自动下降,可取出被热压品。

  1.6 每日下班前关掉电源,并对设备进引清洁保养(两班次连续上班可不关电源。)

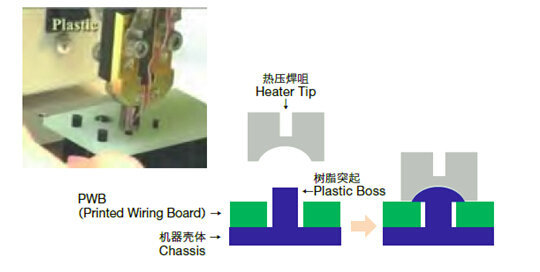

热压机结构原理图

  1.7 每日要求责任人落实机器设备保养并做好记录(附:设备每日保养检查表)

  1. 停机后再开机须预防升温,必须待温度上升,下降两个循环,温度稳定后才能操作。

  2. 热压操作时注意手不能碰热压板,以防烫伤。

  3. 经常检查液压机油位不能低于油标刻度线,即应添加规定用(40号)机械油。

  4. 使用压力不能大于1.0Mpa。

  检修电路时应关闭电源。

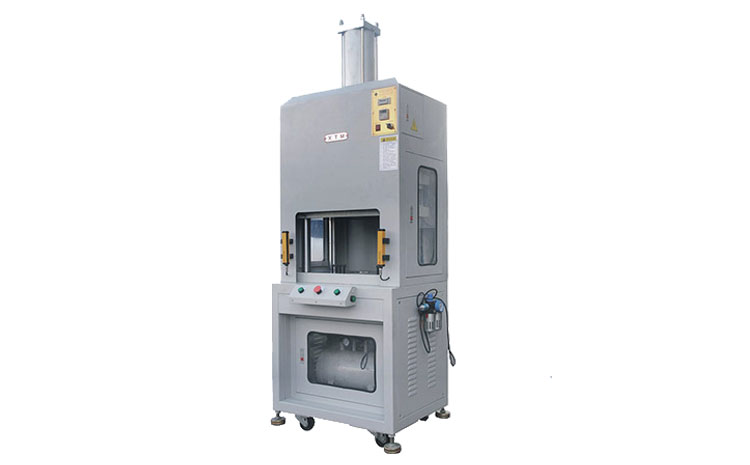

实验室真空热压机图片
