  真空热压机由密封腔体、抽真空、热压、电气控制,充氮气,水冷等组成,采用四柱结构,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用高温直线轴承导套做导向,下压平顺稳发热板经过真空调质处理,表面电镀处理长期使用不变形,不生锈。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点。

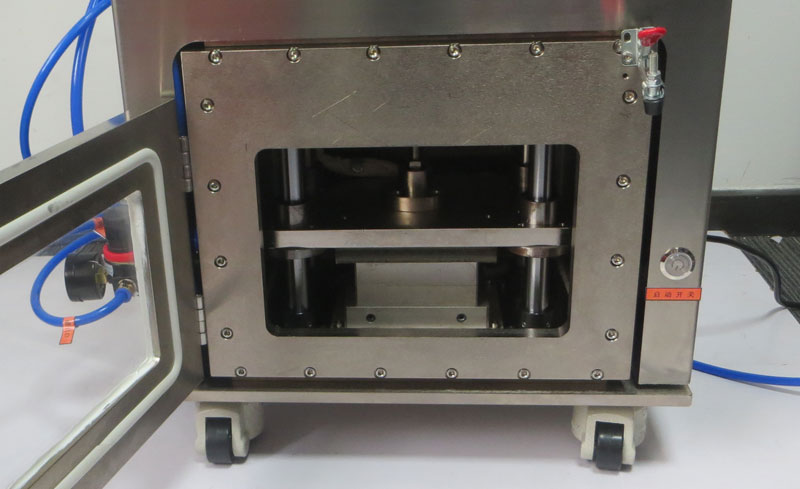

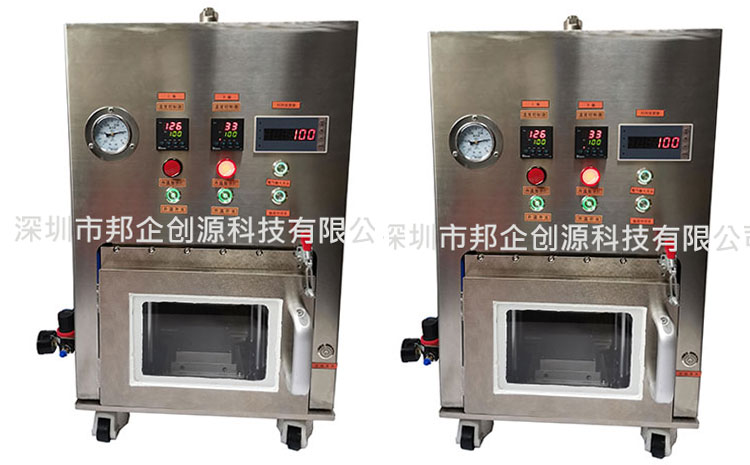

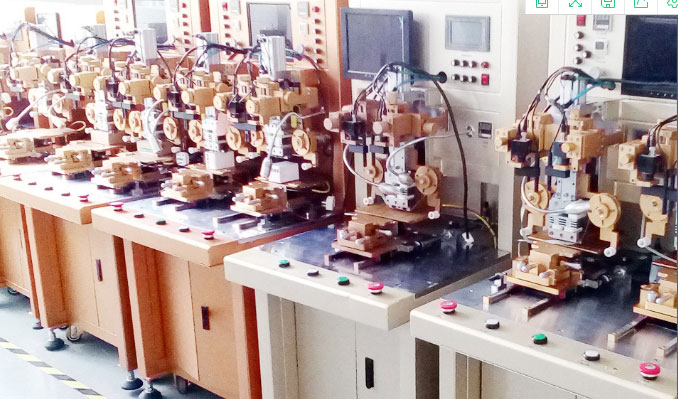

真空热压机图片

  真空热压机特点

  1),本机由密封腔体、抽真空、热压、电气控制,充氮气,水冷等组成,采用四柱结构,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用高温直线轴承导套做导向,下压平顺稳。

  2)上下热压板温度独立控制,350度数显可调,温度稳定,既保证热板快速上升又节约了电能。

  3)电加热采用PID温度指示调节仪控制和显示热板温度,具有控温精度高、温度显示直观,调节方便。使用恒温控制加热技术,温度控制精确;

  4)铝合金工作平台,上下面平整,热导速度快,热导均一;发热板经过真空调质处理。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点

  5) 前门上光学钢化玻璃门观察窗,玻璃窗安装于箱门中部,能清晰观察到内部试验物品在试验过程中的变化。

  6)电气控制PLC控制一体机,可控制保压时间,适用于多种产品所需的压制时间要求。

实验室真空热压机图片

  7)采用精密调压阀调压,补压,压力精确可调,可设置压力大小,保证了制品的质量稳定性.气缸下压速度手动调节,针对不同的材料选用不同的速度压力控制;

  8) 门与门框之间采用密封材料及独特的硅橡胶密封结构,密封、抗老化。

  9) 加热面积大,加热板可按客户要求订制,涵盖常用大小芯片;

  10) 充氮气电磁开关控制,可充氮气氛保护,达成无氧化

  11) 下加热板加一套水冷板,水冷系统可保持高温长时间工作,温度快速冷却,保证真空胶体不过热连续动作。;

  12)采用独特的真空热压系统,在保证芯片不损坏的情况下大幅度提高键合

  13)操作台和加压设备一体化,操作方便,结构紧凑美观。

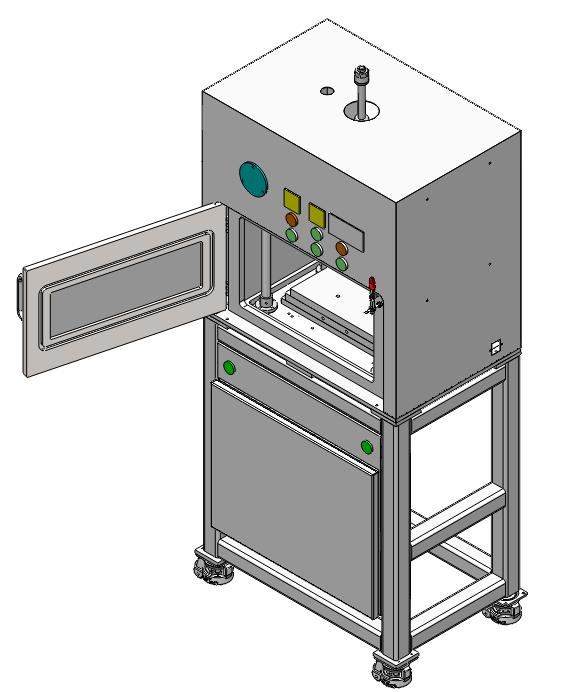

真空热压机设计图



  热压机真空基本参数:

  1.上加热板尺寸:100mmX100mm

  2.下加热板尺寸:100X100mm

  3.加热台温度:室温-350度

  4.功率:1000W (MAX)

  5.气缸最大出力:75KG(桌面台式)(可定做)

  6.压缸开口行程:100mm (可定做)

  7.时间范围:0-9999S可调

  8.安装有真空表,便于检测真空度

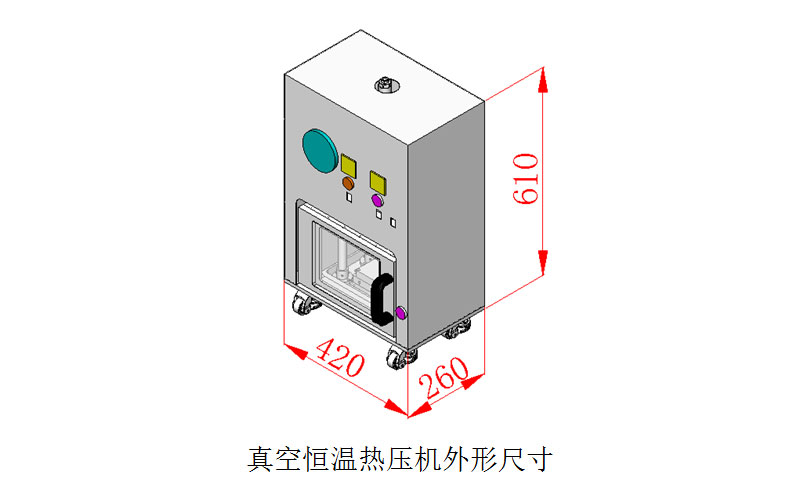

真空恒温热压机外形尺寸

  9.系统压力:操作压力0.5-0.8Mpa

  10.电气控制:PLC控制一体机

  11.真空度:-0.09Mpa

  12.温度显示:温控器数字显示调节,

  13.下加热板加一套水冷板

  14.做好加气接头

  15.电源供给:AC220V/110V 50/60HZ

  16.设备外形尺寸:长宽高 420X260X610mm

  17.重量:92KG

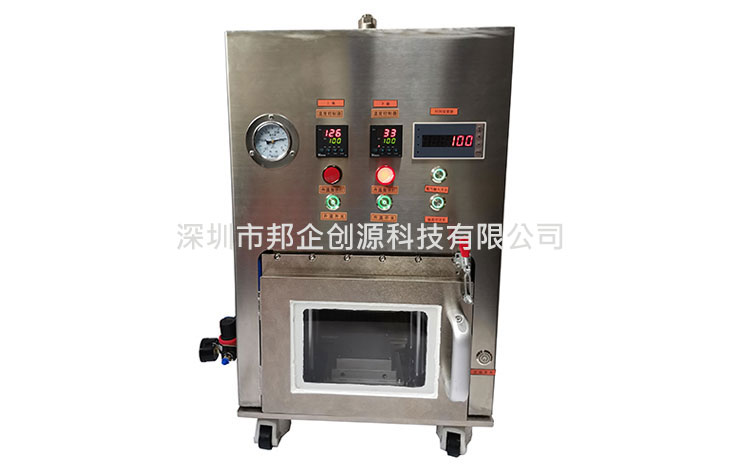

智能真空热压机细节图

  开门式真空恒温加热机使用流程:

  打开密封门-放料到加热板-关闭密封门-按下抽气按钮-真空抽气开始-按下压启动按钮-75KG下压气缸下压-75KG下压气缸保压-750KG下压气缸收回-打开密封门拿出产品

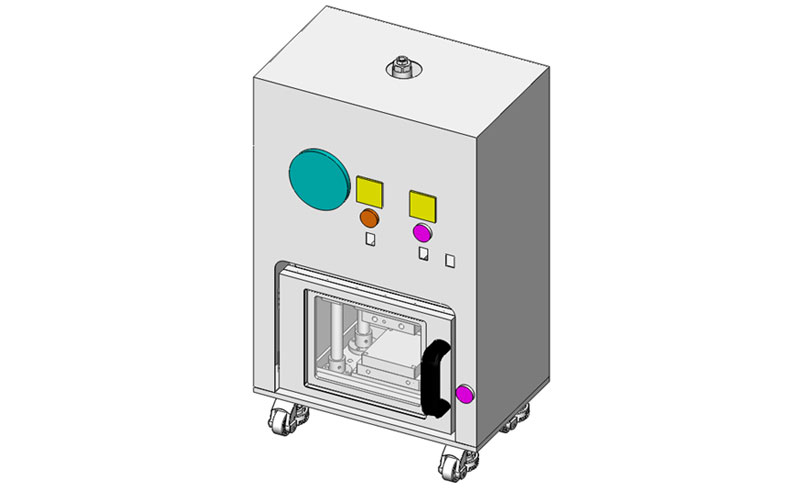

  真空热压机结构特征图解

  真空热压机结构图解

真空热压机结构特征图解
1:下加热板
2:导向机构
3:上加热板
4:上板温度控制器
5:真空压力表
6:下压气缸
7:下板温度控制器
8:门拉手
9:气缸下压按钮
真空+氮气+水冷系统产品结构图解

真空+氮气+水冷系统产品结构图解

10:氮气接口

12:玻璃观察窗

11:水冷机接口

13:抽真空接口




  真空热压机用途

  应用于半导体、电工电子产品、五金制品、医疗卫生、仪器仪表、工厂、高等院校、科研等部门作固化,烘焙,烧,,热处理,保温及高温试验。

  本机台适用于:PVC、PC、PET、PBC等薄膜开关的面板打凸鼓包、成型、橡胶、硅胶、软性线路等加热压合成型。

  适用于各类遥控器、家电、手机、数码相机、电脑等行业领域的首选机型!



抽真空热压机图片

  真空热压机安装

  一.热压机放置

  1.真空热压芯片键合机应放置在稳固的水平操作台上,应保证真空热压芯片键合机处于平稳状态。

  2.真空热压芯片键合机应放置在通风、干燥、无腐蚀性气体、无大量尘埃的洁净环境中使用。设备应远离高温及蒸汽,避免暴露在阳光的直射下。

  3.真空热压芯片键合机的背面、顶部及两侧应具有30 cm以上的间隔空间。

热压机现货图片

  二.电源线连接

  1.将电源线接到真空热压芯片键合机上,电源线插头接到规定的安全插座上,插座的电源应为220 V / 50 Hz的交流电,并确保引线及插座能承受10 A或10 A以上的电流。

  2.按真空泵说明书和其电源相数(220 V / 50 Hz或380 V三相 / 50 Hz)的要求接好电源线。

  3.警告—为了防止触电,必须确保真空热压芯片键合机和真空泵以及空气压缩机接地良好。电源插头与插座必须匹配。

  4.注意:本设备为低电压启动型,一般不需要稳压装置,但如果电网的电压波动较大,应装上500 W以上的电源稳压装置。

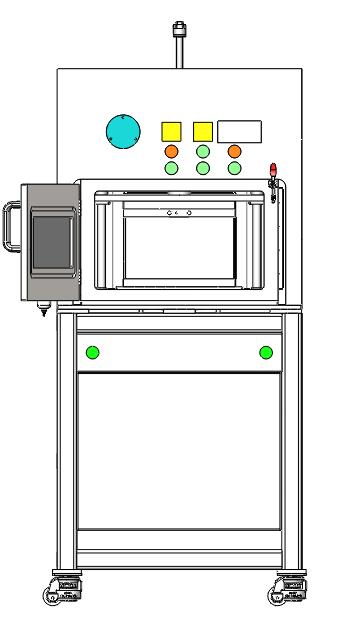

全自动高温真空热压机正面图

  三.压力系统连接

  将空气压缩机接通电源,气源输出段连接热压机背面气缸输入端。

  四.设备状态检查

  开启真空热压机电源开关之前确保工作界面上的控制开关处于关闭状态。连接好气路,测试增压缸的运行状况,分别把控制增压缸的开关1和开关2拨到“ON”然 后再拨到“OFF”状态,增压缸能够上下运动,说明设备气路正常。如果压力表不工作,发热棒不工作,请检查压力表和发热棒或热传感器的连接是否正确,或立即与公司或维修站的技术人员联系。

热压机细节图

    适用范围:本机台适用于:PVC、PC、PET、PBC等薄膜开关的面板打凸鼓包、成型、橡胶、硅胶、软性线路等加热压合成型。 适用于各类遥控器、家电、手机、数码相机、电脑等行业领域

  公司专业生产研发:热压成型机,真空热压机, 气压冲床,非标自动化设备等。欢迎来电咨询
