恒温热压机温控系统采用的是PID恒温控制技术.恒温热压机产品用途适用于各种Pitch大于0.5mm以上的斑马纸与PCB、LCD的压接以及各种塑胶柱的热熔和实验室热压实验等。 恒温热压机 非常适合ACF,斑马纸的焊接

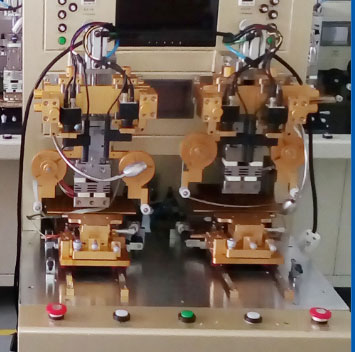

恒温热压机产品图片
通过在热压头上加载一定的脉冲电压,利用低电压大电流,令高阻抗的热压头发热,将与此相接触的物体升温。当温度升至焊锡的熔点之后,与之相接触的两物体将熔接在一起。
那些不能使用SMT+回流炉进行焊接的器件,原本我们可以用恒温烙铁进行手工焊接,但手工焊接容易出现焊接外观不一致、不平整,甚至虚焊或焊坏产品等缺陷。
脉冲热压机则不同于恒温烙铁,脉冲热压机在通电瞬间即可达到所需温度,而一旦压头两端不加电压,瞬间风冷即可达到室温,而且压头平整,所以焊接出来的产品外观也平整一致,极少出现虚焊不良。
脉冲热压机适用于FPC与FPC或PCB的热压焊接,在手机、电脑、智能穿戴设备、打印机等3C行业及光电行业应用得比较多。

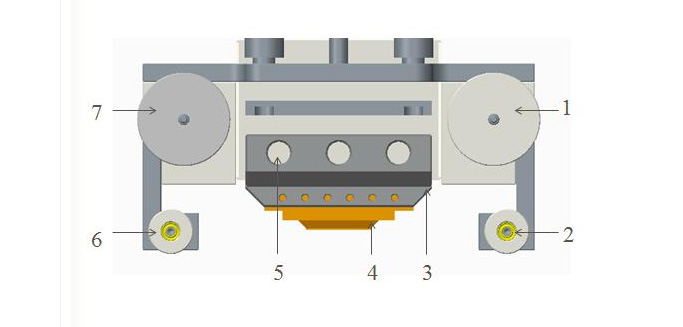

恒温热压机结构图
1) 上下双恒温加热方式,平台固定式上下料;
2) K型热电偶,恒温温控系统,温度数控化,清楚精密,确保生产品质;
3) 压接气缸行程可调,压接时间精确控制;压力启动计时,热压时间更准确
4) 整机体积小巧,使用简便;
5) 双按钮启动开关、急停保护装置,保证生产安全。
6) 备有数字式压力开关,可预设压力范围
7) 独特材料焊接头,确保产品受压平均
8) 备有真空功能,调节对位更容易
9) 适用于HSC,ACF,ACP等与PCB,LCD,FPC的焊接。特别使用于LCD/PCB高密度斑马纸的压合。也可用于塑胶热压铆接等
脉冲热压机
1.温度恒定:恒温是热压机温度控制采用的是PID运算控制温度控制温度曲线稳定平滑,抑制温度突波的发生:减少了温度不稳定对产品质量的影响。
2.采用PLC编程控制:控制动作准确稳定抗干扰能力强,确保在较复杂的条件下也能正常工作。
3.操作简单:控制面板全按钮式控件,面板简洁只需很段时间即可学会调机与维护。
4.具有温度失常故障诊断功能。当温度低于或高于设定的温度范围时工作循环将被禁止,以确保因温度异常而产生不良品,尤其是开机等待时温度未到达而引起热压不良。
5.体积小:小巧的外观尺寸节约了空间站用,。
6.升温迅速稳定:450W发热芯确保开机到达工作温度时间在叫短时间内完成。
7.作业效率高

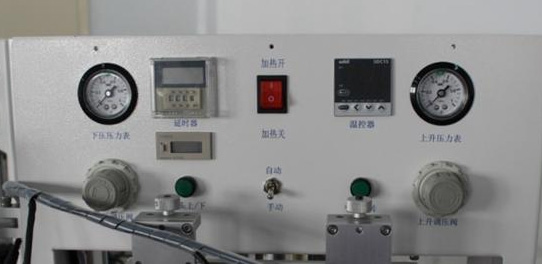

热压机面板面板
1、延时器:产品热压时间设定
2、加热开关:控制发热芯是否加热
3、温控器:热压温度机范围设定
4、上升压力表:显示压头上升气压
5、上升调节阀:调节压头上升气压
6、平台旋转:按一次转盘旋转一次(7为手动状态时有效)
7、手动/自动:手动自动切换
8、压头/上下:热压头上升下压切换(7为手动状态时有效)
9、下压调节阀:调节压头下压气压
10、计数器:产品计数
11、下压压力表:显示压头下压气压

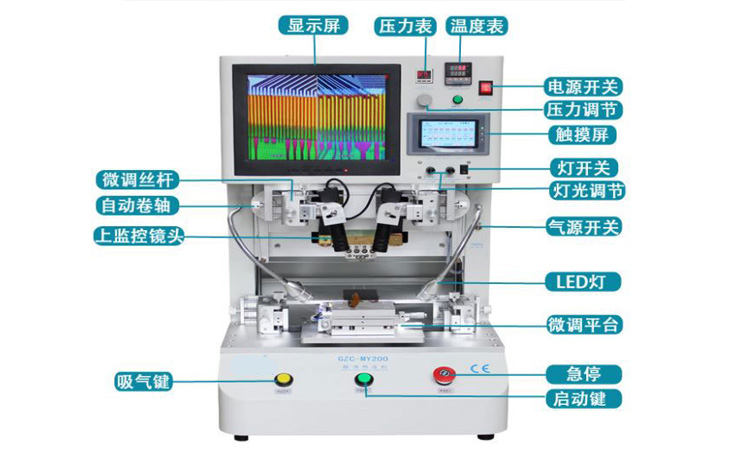

机台结构视图说明
1、控制面板
2、CCD调整模块
3、CCD :用于拍摄产品图像
4、光源:用于CCD拍摄时光照补偿,光源位置可调
5、硅胶带送料模块
6、治具模块:用于产品定位和调整(根据产品热压制程确定)
7、转盘:用于工位切换
8、电源开关:接通或关断机台电源
9、显示器:用于实时显示CCD拍摄的图像
10、3点组合:用于机台总气的滤水、调压和给油

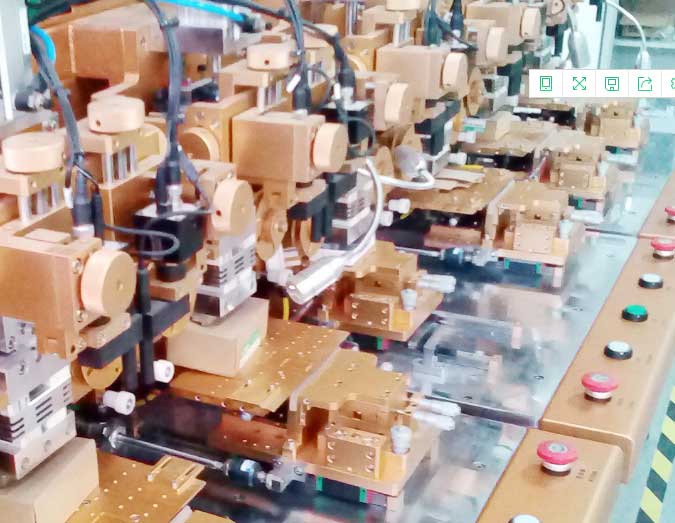

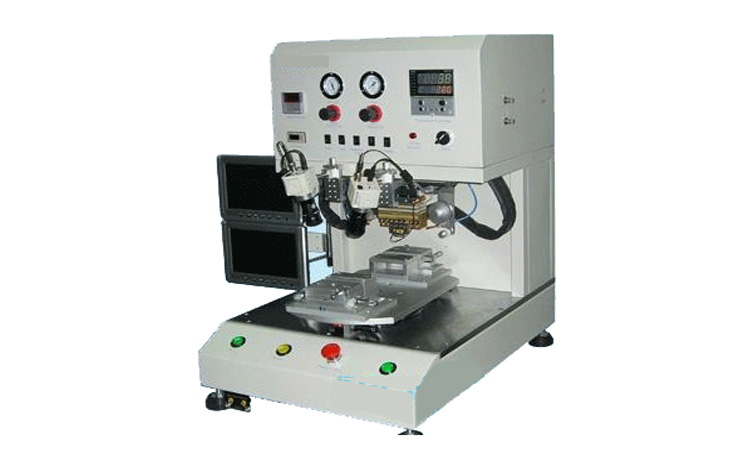

恒温热压机细节图
1) 机身尺寸:350mm(L)×400mm(W)×810mm(H)(且参考)
2) 工作气压:0.50-0.70Mpa干燥气源(气缸工作气压值)
3) 标准工作面积:110×150mm(可根据客户需求定制)
4) 定位夹具:1套
5) 温度设置:室温-400℃
6) 温度精度:±1-2%℃
7) 热压时间:1~99s(可根据需要调节)
8) 焊接压力:5 ~ 48Kgf(可根据要求选配,目前最大可达250kgf)
9) 压头压力:0.1-0.6Mpa
10) 生产产能:250~300pcs/h
11) 电源:AC220V±10%, 50Hz, 500W
12) 工作环境:10-60℃, 40% ~ 95%
13) 机器重量:62Kg

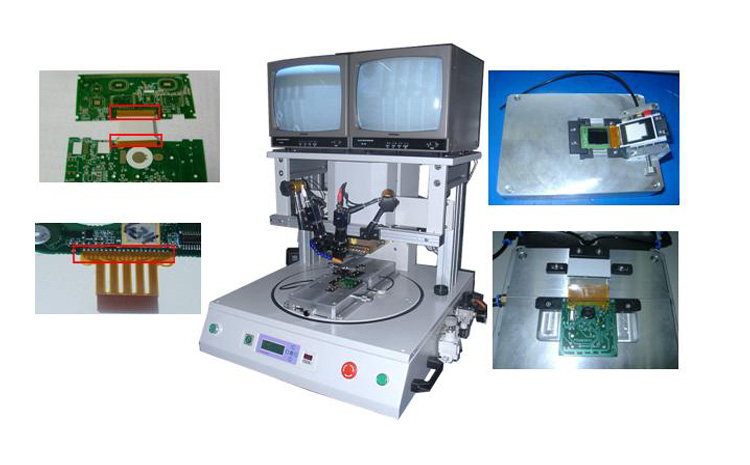

恒温热压机细节图
配件 |
电子元器件 |
温度控制器 |
日本山武SDC15数显温控器 |
时间控制器 |
日本欧姆龙 |
||
固态继电器 |
台湾阳明 |
||
PLC |
台湾台达 |
||
电源 |
台湾铭伟 |
||
CCD |
维视 |
||
热电偶 |
英国OMEGA-K型 |
||
结构配件 |
机架结构 |
3mm钣金架构 |
|
外壳封板 |
钣金喷涂 |
||
热压头稳定部件 |
4导柱平衡 |
||
热压头 |
紫铜 |
||
推力轴承 |
日本NSK |
||
热压治具 |
铝合金,FR4 |
||
气动配件 |
压头气缸 |
台湾亚德客迷你气缸 |
|
转盘气缸 |
台湾亚德客旋转旗杆 |
||
压力调节 |
日本SMC精密调压阀 |
||
压力指数 |
日本SMC压力表 |
||
电磁阀 |
台湾亚德客电磁阀 |
||
三点组合 |
台湾亚德客三点组合 |
||
技术规格 |
产品规格 |
温度范围 |
0℃~399℃ |
温度精度 |
±5℃ |
||
压力范围 |
Min. 0.5~Max31.2kgf(Stop0.01 kg/cm2) |
||
压头尺寸 |
80x23x8(可依据客户要求调整) |
||
压头水平 |
±5um |
||
热压时间 |
1~100秒 |
||
产品平台尺寸 |
60mmx60mm,50mmx60mm |
||
产品固定方式 |
模具固定加真空吸附 |
||
热压精度 |
X:±0.1mm 、Y:±0.1mm |
||
加热方式 |
恒温式加热 |
||
升温段数 |
1段 |
||
程序存储 |
1组 |
||
平台调节方式 |
平台设有调整块8螺丝协助微调 |
||
温度保护 |
温度异常时关闭自动工作循环 |
||
作业安全保护 |
双按键启动操作/紧急停机 |
||
动作保护 |
软件动作互锁 |
||
作业环境 |
适用于任何级别厂房 |
||
气管规格 |
¢8MM |
||
供给气源 |
0.45~0.7Mpa(干燥气源) |
||
电源规格 |
AC220V 50/60Hz±10% |
||
额定电流功率 |
3A660W |
||
尺寸与重量 |
设备重量 |
75KG |
|
外型尺寸 |
(L)540mm*(W)460(730显示器)mm*(H) 600mm |
||
随机配件 |
气管 |
3M快速接头1套 |
|
压头 |
1个(根据产品订做) |
||
夹具 |
1套(根据产品订做) |
||
内六角 |
1套 |
||
技术资料 |
指导说明书 |
1份 |
