热压焊接机机器作业,可提高焊接效率，减少一半的焊接操作工;焊接一致性好;因应不同产品，升温速度可供调选.特种材料焊接头，确保产品受压平均.备有真空功能，调节对位更容易.温度数控化，精楚精密.备有数字式压力计，可预设压力范围.微电脑控制，精确稳定.可编程曲线包括预热及回流焊温度.

　　双工位伺服脉冲焊接机产品描述：适用于高密度FPC、FFC与PCB、连接器之间的热压焊接、墨盒芯片的焊接、塑胶热压铆接等工艺。广泛应用于汽车、电源、电脑、家电、手机、连接器、打印机、LED等行业。

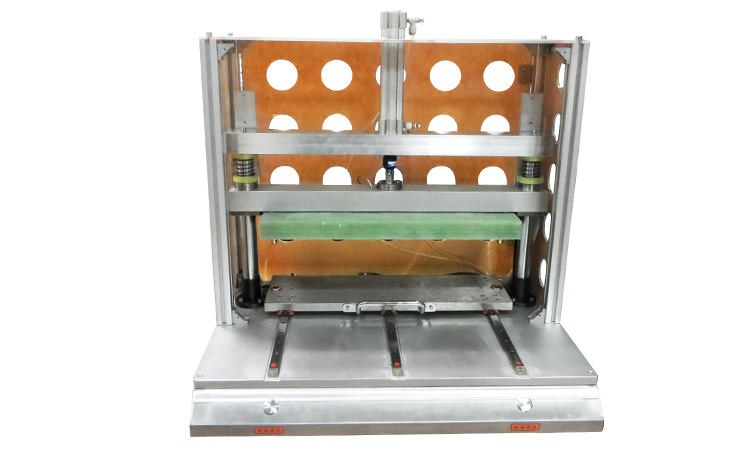

热压焊接机产品图片

　　热压焊接机产品特点:

　　1、扁平线传热快，加热时间长容易烧伤，pitch小时，也容易连锡;这就需要升温更快，温控精度更高的脉冲热压机;

　　2、逆变式脉冲热压机，焊接FFC，加热时间只需0.3秒，整个过程只需2.5-3秒;

　　3、用邦企创源科技脉冲热压机，焊接效果非常好，无虚焊，无连锡，无短路，无烧伤。

　　4、采用先进的段控控温系统，可灵活设置各段加温状态。对温度、时间等参数能高精度地加以控制。

　　5、升温迅速稳定、局部瞬时加热方式能良好地抑制对周围元件的热影响。

　　6、加压时通电加热和断电冷却同时进行、防止了结合部浮起、虚焊。最适合于柔性材、线材的热压焊、焊锡焊接及树脂粘结。

　　7、显示各阶段的温度。

　　8、热电偶的闭环在线反馈控制提高温度的精确度，温控精度在3%左右。

　　9、焊接压力、焊接时间、焊接温度可精确调节。

　　10、可存贮20组焊接参数更换产品时非常方便。

　　11、多个焊点一次完成，效率高、一致性好、焊接强度高、焊点美观、操作简单。

　　12、10万次的焊头寿命,为贵客户创造价值.

　　特别适用于FPC TO PCB / HSC(斑马纸) TO FPC(柔性线路板)/ HSC TO LCD /TAB TO PCB 斑马条TAB等产品的焊接.

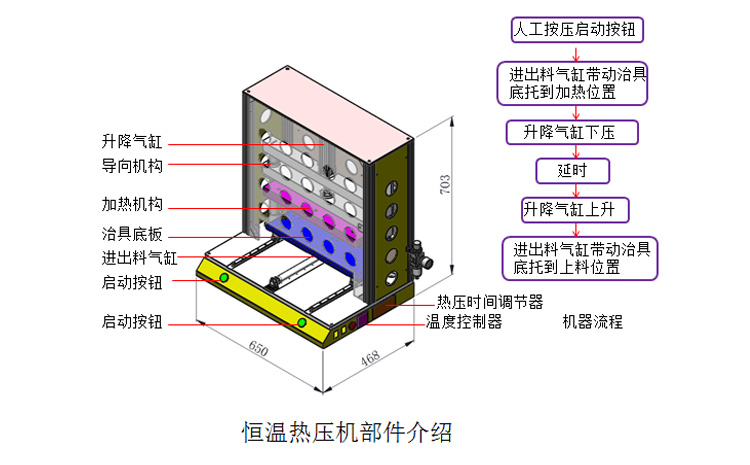

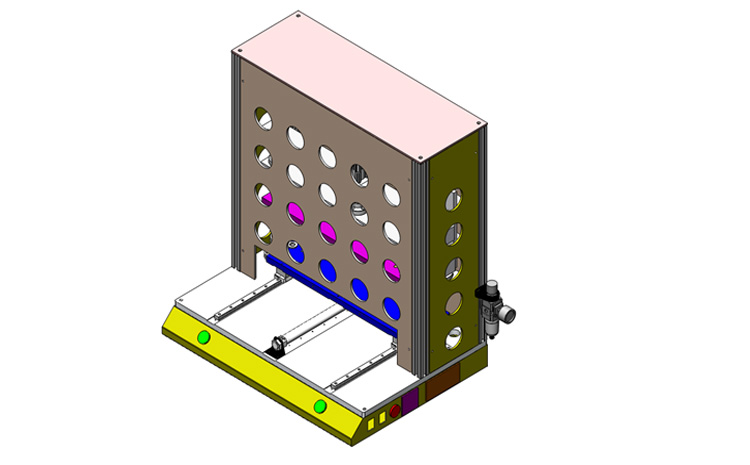

恒温热压面部件介绍

　　脉冲焊接机原理

　　1、脉冲电源加热方式是利用脉冲电流流过钼、钛等高电阻材料时产生的焦耳热去加热焊接的方式。一般要在加热咀的前端连接有热点偶、由此而产生的起电力实时反馈回控制电源来保正设定温度的正确性。

　　2、脉冲电流加热装置是瞬间加热方式，只在需要熔化焊锡时进行通电加热。

　　3、金属制的焊咀有电流通过时发热后熔化焊锡。焊锡熔化后停止通电、进行冷却。加压状态直到焊锡凝固为止，可以得到高信赖性的没有虚焊、浮起的焊接。

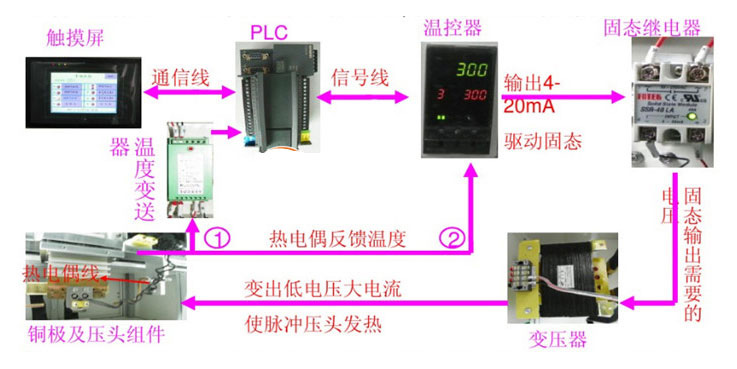

脉冲焊接机工作原理图

　　热压焊接机的优势：

　　1、机器作业，可提高焊接效率，减少一半的焊接操作工;

　　2、焊接一致性好;

　　3、无短路、虚焊现象，无浮起的焊接

　　热压机的应用例

　　1、LCD、PDP、手机等电子产品内的柔性线路板的热压接、焊锡焊接等。

　　2、HDD、线圈、电容、电机、传感器等漆包线的焊锡焊接。

　　3、电脑等通信机器内的线缆、连接口的焊锡焊接。

　　4、数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接。

　　5、继电器、打印机、小型相机等的树脂热压结合。

　　6、微波器件内部的金线热压结合。

　　7、激光头连接FPC的焊锡焊接

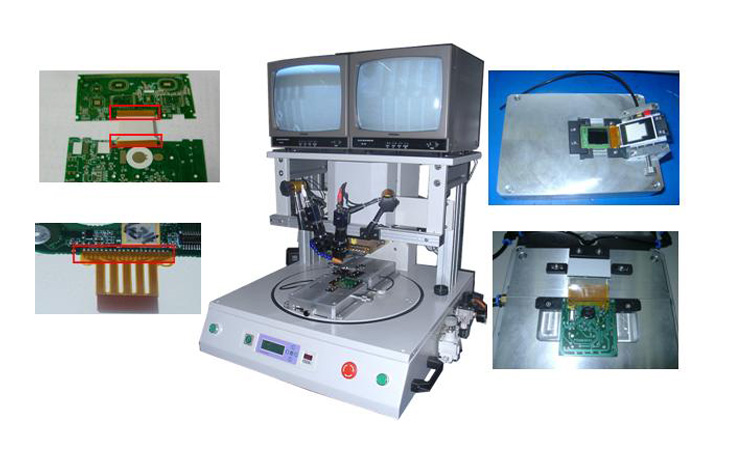

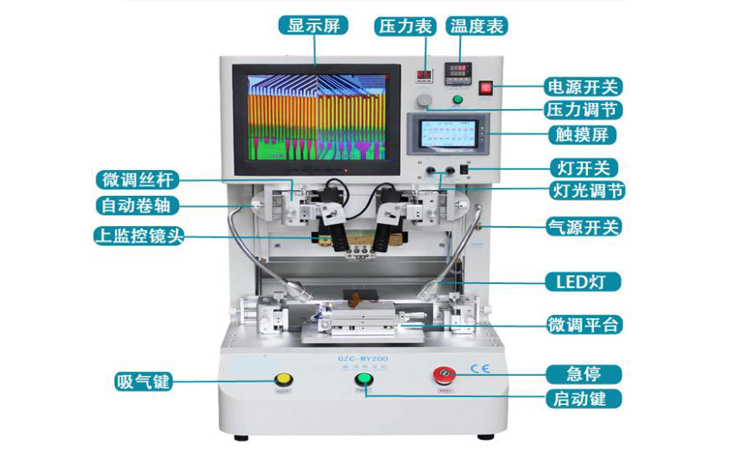

自动热压焊接机


　　热压焊接机主要配件：

序号	主要配件	品牌	产地
1	IGBT	日本富士	马来西亚、中国
2	二极管	德国ABB/欧派克	德国
3	整流桥	德国IXYS整流桥
4	电容器	日立
5	气动元件	SMC 亚德客	日本 、中国
6	继电器	欧姆龙

　　热压焊接机型号

型号	ET-01	ET-02
输入电压（V）	220V	220V
负载持续率（％）	20	20
额定功率(kVA)	3	6
温度设定范围(℃)	50-600	50-600
逆变频率(kHz)	4	4
加热阶段	2	2
温度缓升缓降控制	有	有
存储焊接规范数	20组	20组
压头精度	±0.01mm	±0.01mm
温控精度	±3%	±3%
产品最小间距	Pitch≥0.01mm	Pitch≥0.01mm
产品最大尺寸	80mm	80mm
热电偶	E型或K型可选	E型或K型可选
压力范围	1-100	1-100
焊头行程	0.1-20	0.1-20
外形尺寸(mm)(L*B*H)	435*185*320	435*185*320
重量(kg)	15	15

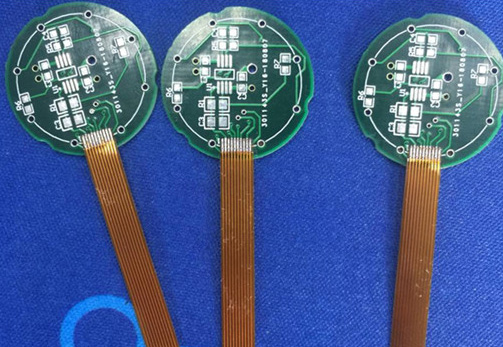

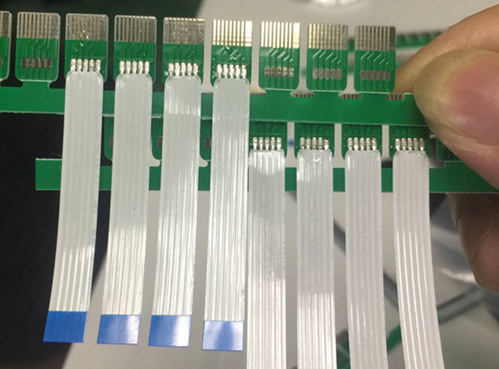

　　热压焊接机焊接实例
