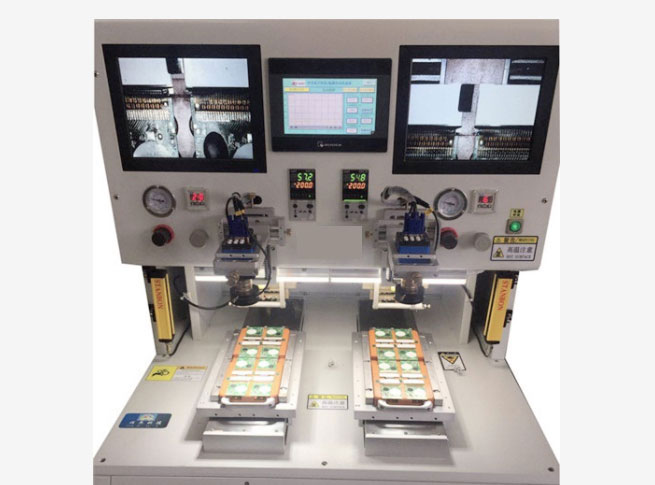

双压头独立设计,单人操作,是单压头的2倍效率;方便直观的显示设计,调试操作极为简单;双压头均采用高精度导轨作滑动,确保压头运行精度;稳定的温度及精确的压力控制;高清晰4CCD左右独立对位系统,左右操作互不影响。适合各类TAB、COF、FPC、等工艺连接的压接,对7寸以下液晶屏均可适用。
1、采用人机界面,触摸屏业示,因应不同产品,升温速度根据压焊头机器自动调校
2、特种材料焊接头,确保产品受压平均。焊头由气缸驱动可以提供较大的焊接压力。可选配钛合金型或钼合金型夹头一机多用物超所值。
3、采用伺服可调精密平台定位治具放采品,且备有真空功能,调节对位更容易
4、温度曲线数控化,清楚精密,曲有温度曲线图。
5、备有数字式压力计,可预设压力范围,焊头下压高度可调节。
6、松下PLC电脑控制,精确稳定
7、可编程曲线包括预热及回流焊温度

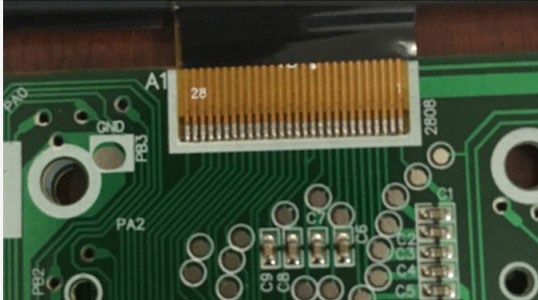

8、适用于各种高密度TAB、TCP压接及FPC、FFC,TFT与PCB焊锡压接
9、采用精密伺服双工位工作,工作效率高.双工位双焊头设计工位独立可实现单人作业和双人作业的随意切换。
10、配有高清CCD及显示器放大。易产品对位及产品检查。增加了CCD辅助对位观察功能提升了设备对细微产品的适应能力。
10、落地式设计便于搬运和组合。
机型 | ET-M2030 |
工作电压 | AC220V±10% |
额定功率 | 4KW |
下压动作 | 气缸驱动 |
配用脉冲主机 | 无 |
焊头安装个数 | 2个 |
工位数量 | 2个 |
工位移动方式 | 气缸前后移动 |
工位重复精度 | 前后±0.1mm |
夹头类型 | 钼合金夹头(标配)或钛合金夹头 |
压力调节方式 | 调节气缸气压 |
送锡方式 | 无 |
架设形式 | 落地式 |
热压头冷却方式 | 风冷 |
PLC控制 | 有 |
触摸屏控制 | 无 |
CCD放大及数量 | 无 |
外形尺寸(mm)L*W*H | 1200*730*1350 |
重量 | 242kg |
注:ET-100为气缸小机头
ET-100S为气缸小机头增加自动送锡机构
专业从事热压机的生产与销售,主营各种型号的热压机,PCB焊锡工艺,自动化热压设备厂家, 焊锡工艺全套设备 焊接热压设备供应商, 自动贴合机 ,精准度高.
影响脉冲热压焊接机好坏问题,主要有以下几个因素:
一、脉冲热压机控温系统的好坏
脉冲热压机在实际的操作过程中,如果出现控温系统损坏的情况,不管是温度过高,还是温度过低,不仅会损害设备,而且会影响生产。泰科盛自动化的脉冲热压机有相关专利和控制软件著作权,掌握着核心技术,是客户放心选择泰科盛的一个重要原因之一。
二、脉冲热压机热压焊头的好坏
脉冲热压机在实际的操作过程中,如果热压焊头程出现了故障,是难以将焊接工作做好的。热压焊头,对于脉冲热压焊接机来说,是非常重要的一个组成部分。泰科盛的脉冲热压机会根据客户要求配置一套合适的压头,并免费给客户调好并培训客户的操作人员,让其快速上手,正确操作。
三、脉冲热压机压力调节系统的好坏
脉冲热压机在实际的操作过程中,如果是压力调节系统出现故障,也会引起很多机械故障。所以在设备的使用过程中,要注意进行保养和维护,泰科盛为了让客户无后顾之优,提供一年保修,终生维护的服务。
