热压机专业制造商-德誉自动化专业TP后段整套邦定贴合机,气动热压机,ACF贴附机及其他非标自动化设备一体化设备提供商.多个夹具装夹轮回，适合连接器类产品的焊接，实现全自动无人化作业。性能优越 , 工作效率高 , 操作简单方便.

　　热压焊接机应用领域：

　　脉冲热压焊接实现一次多点焊接，不用顾及人员的操作技能，有效避免虚焊假焊连锡，被广泛应用于极细同轴线I-PEX，FFC、FPC与PCB焊接，LCD和TCP的ACF连接，各种线圈、铁氟龙线、端子与线材的焊接，可塑性塑料的加热铆接等等。

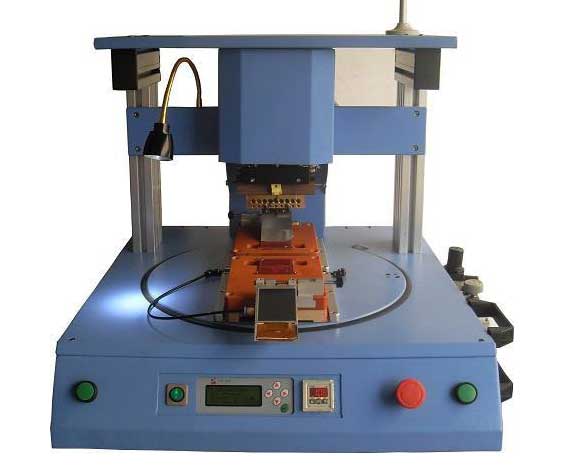

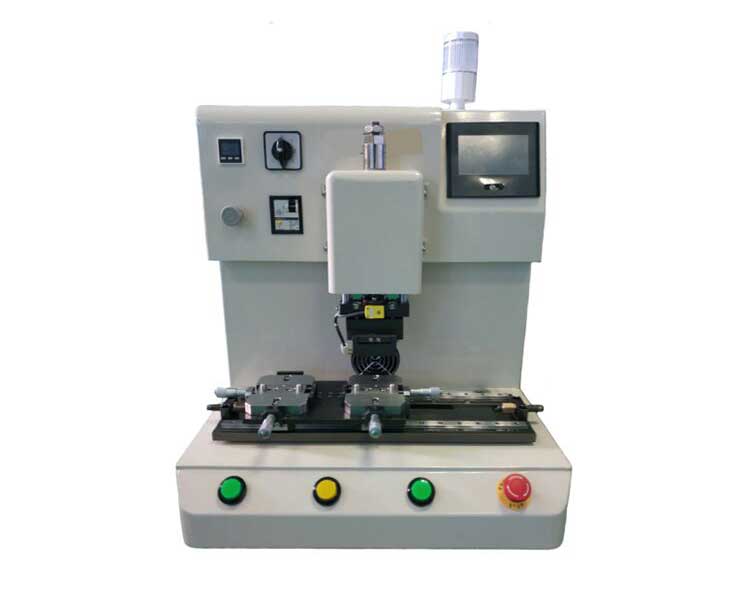

气动压焊机图片

　　一：气动压焊机主要功能说明：

　　(1)采用PLC控制系统，采用脉冲式加热钛焊头到设定温度，系统由微型电脑控制。配合自动转盘，令操作灵活，温度和时间皆可在显示器上显示

　　(2)7寸彩色触摸屏LCD显示输入，实时温度曲线显示，中文菜单，所有参数设置浏览简洁直观。

　　(3) 平台进出式取放物料，纵向行程最大350MM。

　　(4) 变压器配三档功率调节接口，整机具有漏电保护功能，安全可靠。

　　(5)功率：1000-4000W可选

　　(6)微电脑版第四代CPU精确控温，脉冲加热快速精准.焊接过程即时显示温度曲线，真实反馈焊头温度。

　　(7)可设置1-4段升温，升温时间和温度都可自由设定。可存储20种焊接程序，适应不同产品的焊接需要。

　　(8)整个焊接过程1-6秒完成，根据产品定制专用焊头。

　　(9)体积小，配有多种接口模式，能实现机器人或全自动化无人化焊接。

　　(10)产能：普通机型350个/时，半自动、全自动机型400-1000个/时

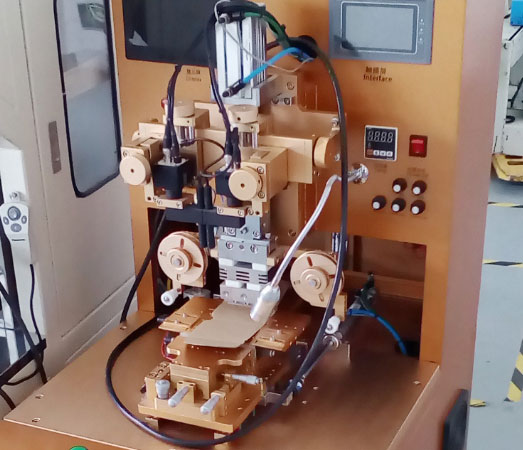

气动压焊机细节图

　　气动恒温热压机产品用途：

　　(1)FPC焊接连接器及线圈等:软性线路板FPC与线路板PCB之间通过ACF胶热压连接，斑马纸与LCD，LCM热压连接等等。

　　(2)须加热力及压力等材料。

　　(3)ACF焊接:适用于高密度FPC、ACF、TAB、FFC与PCB、连接器之间的热压焊接工艺。

　　(4)热压机适用于将IC邦定到LCD液晶上或排线TAB，FPC上。

　　(5)高精密的液晶屏LCD、TFT与软性线路板FPC热压连接，LCD、TFT与TAB热压连接

　　(6)触摸屏与软性线路板FPC热压连接、TCP与线路板PCB或软性线路板FPC之间的热压连接

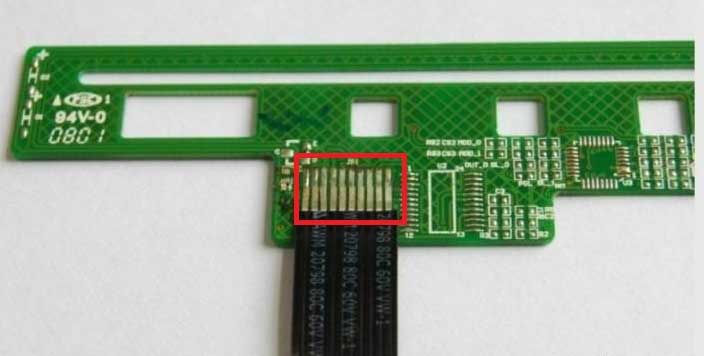

　　PCB与软性线路板气动热压焊接图

　　二：德誉自动热压机优势：

　　1.单片机控温,与进口焊机系统同步

　　2.中英文界面,满足内销和外销需求

　　3.自主研发,拥有软件著作权,随时修改程序与自动机对接

　　4.控温精、准、稳,温差±1°,测温仪同步检测温度曲线

　　5.体积小,放置流水线节省空间

　　6.更专业,聚科拥有热压焊机与热压焊头两项设计技术

　　7.定制热压焊头最快2小时出货,自有CNC数控、铣床加工,无需外发

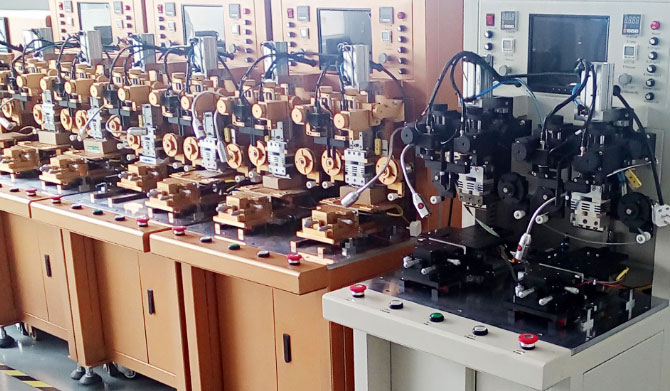

气动压焊机自动化生产设备展示

　　焊机款式种类：

　　旋转平台、前后推动式、左右滑动式、伺服平台、带压力显示平台、全自动焊接平台，可根据产品非标定制。

　　气动热压机技术参数

1	电源	AC220V/50HZ2000W
2	电源插座	220V/20A三孔插座一个
3	环境要求	干浄、无尘、洁浄房
4	工作气压/管径	0. 5 - 0. 7Mpa，干燥气源/ø8mm
5	真空	设备自带真空
6	防静电插座	防静电接地和电源接地分开

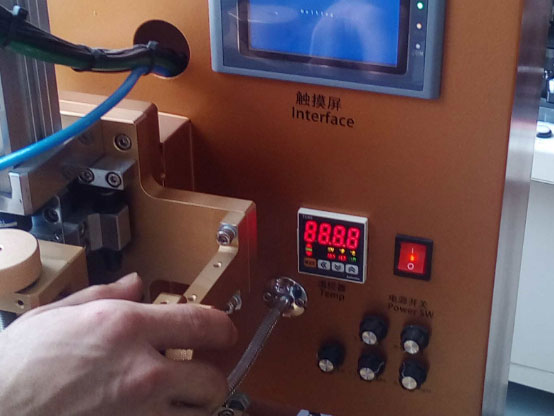

气动压焊机操作面板

7	热压头尺寸	Max L50*W3mm (可订做）
8	产品平台尺寸	Max L100mm*W150mm (可订做）
9	热压头水平度	< 0.05mm
10	热压头运行方式	SMC气缸
11	热压头水平度调节方式	两块组件之间加钢珠，螺丝固定调节
12	热电偶型号	K type
13	热压头数量	1个
14	工作台	专用模具
15	工作台X,Y轴可调方式	千分尺调节
16	平台真空孔直径	直径1. 5mm
17	平台工作方式	气缸左右驱动
18	平台模具材料	铝合金
19	变压器	1500W
20	LCD /FPC/TCP模具平整度	< 50um

气动压焊机产品展厅

　　更多关于气动热压机,脉冲热压机 的型号及技术要求，适合细工件热压焊接计算机液晶，电子玩具液晶模块电子产品液晶及班马片焊接，机壳铆接，多媒体音箱及大音箱喇叭网。请电话咨询：13714720278(微信同号)，热压机专业制造商-德誉自动化研发生产的脉冲热压机，工艺成熟，品质稳定可靠。
