脉冲恒温热压机

脉冲恒温热压机

  [导读]:台式恒温热压机采用PLC控制系统。恒温加热方式,采用高精度温控系统,温度准确控制,温度异常自动报警。可双工位、双压头,平台左右移动式轮换上料,提升工作效率.中文菜单,所有参数设置浏览简洁直观。适用于高密度FPC/FFC与PCB、FPC的热压焊接生产工艺中.

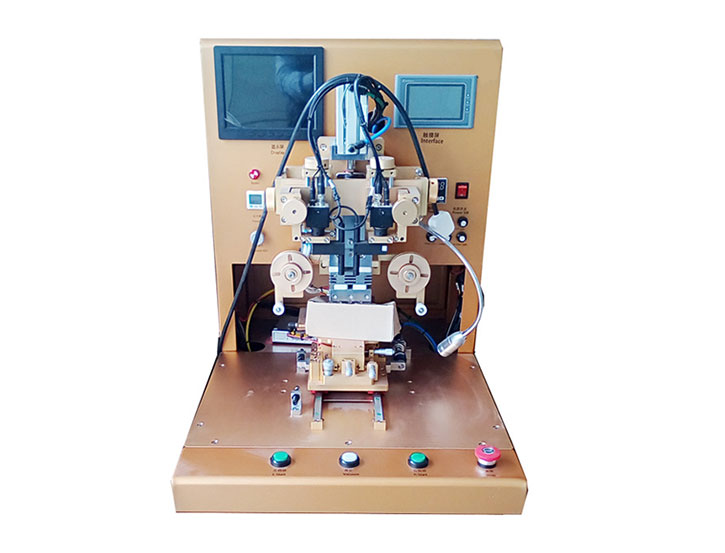

恒温热压机

  一 恒温热压机产品特点

  1:采用PLC控制系统。恒温加热方式,采用高精度温控系统,温度准确控制,温度异常自动报警。

  2:本机以压缩空气为动力源,没有油压系统待机时所产生的噪音,可节省电力消耗,降低生产成本。没有污染,经济又环保。

  3:本机采用二柱式开放空间,导柱采用高频真空淬火处理可达到抗拉,耐磨之效果。导套采用进口高精密油墨轴承做导向,下压平顺稳定重复精度可达0.02MM,一般普通导柱导套是无法达到的。

  4:触摸屏LCD显示输入,中文菜单,所有参数设置浏览简洁直观。

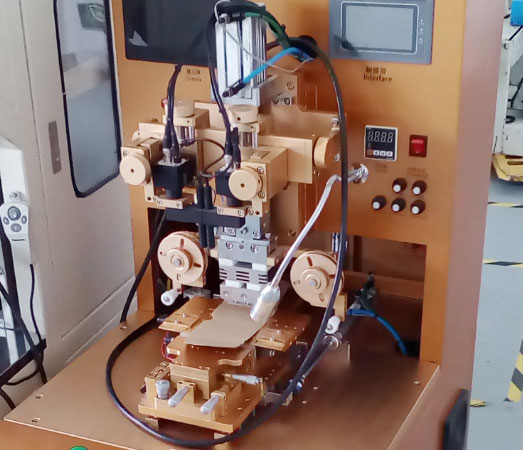

恒温热压机操作面板

恒温热压机操作面板

  5:操作面设有红外线安全装置,非操作面采用整体安全防护门,有效的避免了操作中带来的安全隐患。双手同步操作,急升保护装置。

  6:采用转盘工作方式,双摄像系统,确保产品清晰对位,提升工作效率。

  7:发热板经过真空调质处理,表面电镀处理长期使用不变形,不生锈。发热管采用不锈钢电热丝埋铸式,不氧化,耐撞击,安全可靠,升温迅速,使用寿命长等优点。

  8:自动硅胶卷带系统,同轴光CCD对位系统,放大倍数25-35倍。

  9:工控部分控制方式分为手动/半自动两种,手动模式方便模具安装校正,半自动模式可控制保压时间,适用于多种产品所需的压制时间要求。

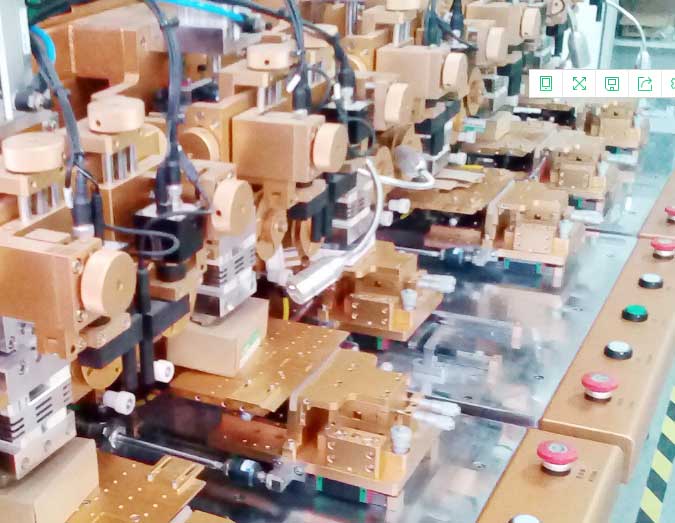

恒温热压机细节图展示

恒温热压机细节图展示

  10:本机重要配件选用进口电气配件、人机交换界面、操作灵活简洁,经济美观适用

  11:维护保养:工控部分和气动元件及机身独立设置。维护保养简单,方便,快捷。

  12:产品用途适用于高密度FPC/FFC与PCB热压焊接生产工艺中。/(SFP+模块焊接机)

  脉冲恒温热压机设备用途:

  1-本恒温热压机是在已贴附好导电膜(ACF)的Panel上为连接FPC而进行对位Bonding的设备,Panel 的取放、对位是手工完成,Bonding是设备自动完成。

  2-本设备适合于1.0-12寸panel热压.

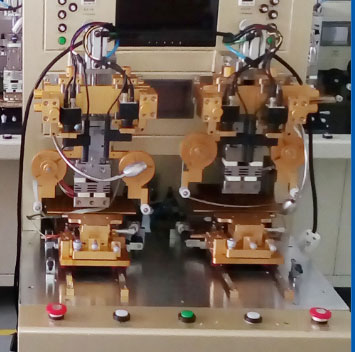

双工位、双压头热压机产品

  双工位、双压头热压机产品

  二 脉冲式热压机技术参数

  1) 加热方式:脉冲式加热

  2) 升温段数:可设置接触温度、分离温度及一至四段工作温度

  3) 温度设定范围:室温-450 ℃(每一设定Step 1℃)

  4) 温差精度:±5℃

  5) 热压时间:1-99秒

  6) 焊接压力:Min 2-Max18㎏f

  7) 工件固定方式:模具固定加真空吸附

  8) 供料方式:转盘旋转式轮换送料

  9) 工作方式:可选择手动、自动模式

  10) 手动模式:可单独控制每个机构的相应动作

  11) 自动模式:设定好工作参数,按启动按钮,设备自动工作

  12) 热压头平整度:±5µm(采用感压纸测试)

  13) 热压精度:±0.02mm

  14) 工作气压: 0.5 --- 0.7 Mpa

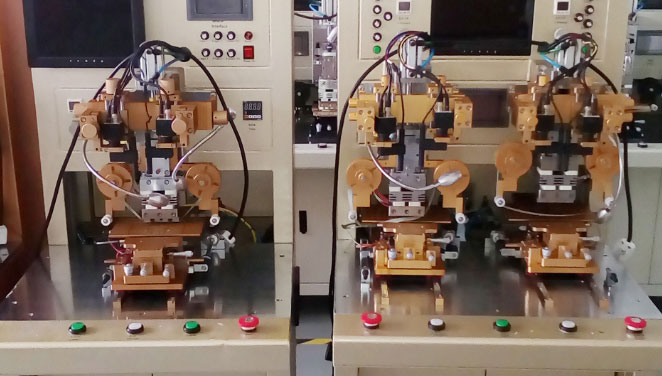

单工位与双工位气动热压机对比图

单工位与双工位气动热压机对比图

  15) 主电源规格: AC 220V±10%,50Hz,3000W

  16) 外观尺寸: 740mm(L)×720mm(W)×1400mm(H)

  17) 机身重量:(约) 170kg

  注:本店产品根据客户要求的尺寸,性能,材料要求等定制而成的,所有价格不属于最终成交价,详情可以咨询以下客服,或者直接到公司咨询。

  主营产品:

  1.液晶模组主要经营产品:

  大,中,小尺寸COG、半自动COG、全自动COG、ACF贴附机、COG本压机,TAB、FOG

  热压机、邦定机、贴片机、撕膜机、检测装置、PLASMA、LCD清洗机;

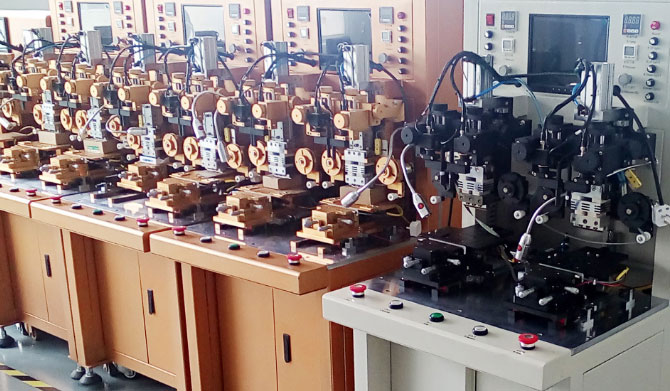

恒温热压机产品展厅

  恒温热压机产品展厅

  1)模组辅助设备:

  IC拆解机、ACF分割机、ACF拆除机、钼丝机、加热平台、手动或气动测试架等

  2.电容屏触摸屏设备:

  G+F贴合机,G+G真空贴合机,触摸屏ACF贴附机,触摸屏FOG,热压机,PETOCA贴合机,F+F

  自动贴合机,TP保护膜贴合机;

  3.大尺寸液晶屏维修设备:15-55寸ACF贴附机、COF本压,PCB本压,COF预压、OLB邦定

  4.非标方案设计与研发

  5.承接液晶模组和TP设备维修、配件成本生产并销售(石英条、测试架、各类压头、SU440C压头,钨钢压头,钛合金压头维修、打磨或设计)

  脉冲式热压机产品规格:

上下对位恒温热压机

电源供应

220V±10%,50HZ,

工作气压

0.5~0.7MPa

洁净干燥气源

设备功率

2000W

耗气量

0.15m3/min

温度范围

1~350℃

压力设置

0.00Mpa~0.50Mpa

辅助光源

上下可调对位光源

对位方式

上下CCD对位系统

时间设置

0s~99s

加热方式

恒温加热

FPC尺寸

10~50mm

LCD厚度

0.3mm~1.5mm

FPC/LCD定位方式

可调定位块定位

平台精度

邦定精度

±0.01MM

±30UM

压头尺寸

压头数量

L100*W1.0可定制

1个

压头材质

SUS440C/钨钢

生产节拍

12S/pcs

机身尺寸mm/重量KG

650(L)×880(W)×1460(H)

200KG

该设备机械部分的导轨、交叉滚珠轴承、随动轴承、丝杆、伺服电机、电驱动缸为进口零部件,控制部分采用了PLC、触摸屏、CCD机械视觉系统、若干控制单元和气动元器件等,设备工作稳定性好、噪音小、精度高、效率高。

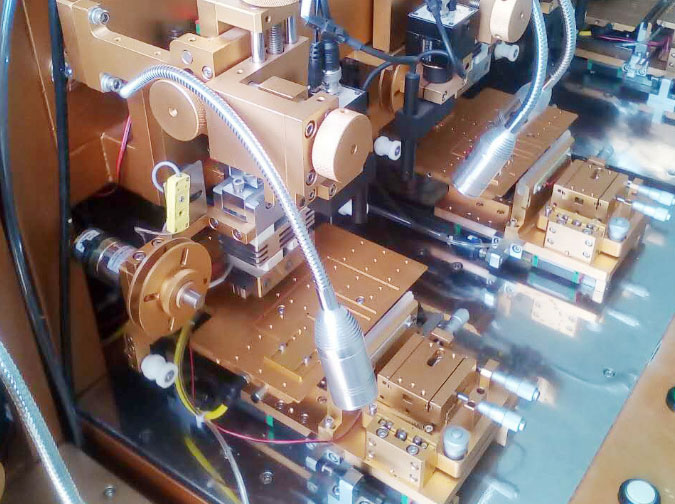

上下对位恒温热压机细节图

  上下对位恒温热压机细节图

  三 选择热压机专业制造商-德誉优势

  1-10年电子设备产品制造经验

  热压机专业制造商-德誉是大陆早期的表面装贴系统SMT周边加工设备设计生产制造厂商。主要生产销售热压机、脉冲热压机、恒温热压机、灯条2分板机、LED分板机、铡刀式分板机、走刀式分板机和非标自动化等设备。

  2-产品质量可靠

  热压机专业制造商-德誉严格按照标准作业流程作业,严格管控生产的每一个细节来持续稳定提高产品品质。创造中国优质企业,打造品牌!亚兰!!!

  3-强大的产品生产能力 产能高

  热压机专业制造商-德誉,实行24小时技术维修体系发展至今拥有长期致力于自动化控制产品,研究及软件編程的技术人员和销售团队。

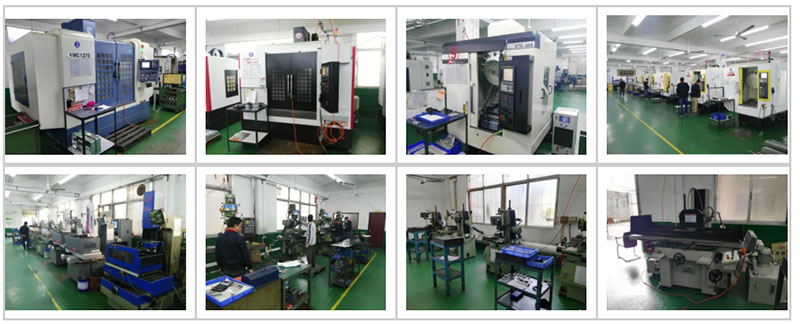

热压机专业制造商-德誉生产设备展示

  热压机专业制造商-德誉生产设备展示

  专业生产电子设备脉冲热压机,脉冲式热压机,热压机价格,PCB焊接机,简易热压机,FPC/FFC焊接机,手机排线焊接机,银行U盾焊接机,端子焊接机,墨盒芯片复位焊接机,手机电池保护板焊接机,墨盒芯片再生焊接机,液晶屏热压机等.

  自动热压设备质量及售后服务:

  1.我司保证所供设备为全新、合格的原装材料制成,并符合国家有关机械的国内、行业标准

  2.我司保证所开发设备能满足客户的使用需求

  3.我司对售出设备实行终生服务,并提供免费1年的设备维护及使用的相关技术指导服务

  4.我司负责一年内不少于6次关于设备使用情况的电话回访

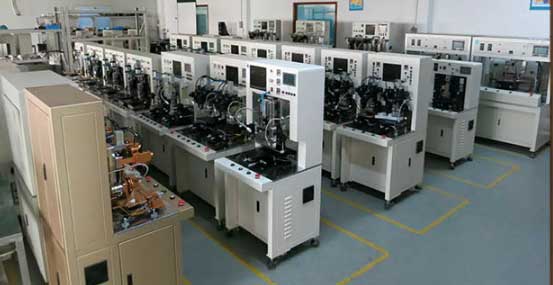

德誉热压机展厅

  德誉热压机展厅

  热压机专业制造商-德誉 专业生产恒温热压机,脉冲热压机,脉冲热压焊机,触摸屏热压机,热压贴合机,真空热压机,热压键合机,非标热压机订制. 欢迎来电及到我司参观指导!

  更多关于脉冲热压机 的型号及技术要求,请电话咨询:13714720278(微信同号),恒温热压机专业制造商-德誉 研发生产的脉冲热压机研发设计工程人员达25人,专业设计、研发、生产、销售液晶模组封装设备、电容触摸屏生产设备、生产线自动化包装设备,拥有完整、科学的质量管理体系,工艺成熟,品质稳定可靠。
