导读]:恒温热压机主要是由热压组件、微调夹具、视觉系统等有些构成。咱们的恒温热压机按设备办法可分为立式恒温热压机、台式恒温热压机。按热压头部件可分为单头恒温热压机,多头恒温热压机。按其运用功用可分为简洁恒温热压机和多功用恒温热压机。
恒温热压机是使用一个2000W的变压器产生一个低电压的大电流,经过焊接头令其敏捷发热。脉冲电流就是指电流的ON及OFF频率份额,此脉冲份额越大,电流输出越大,焊接头升温越快。
恒温热压机采用温度数控化,清楚精密。备有数字式压力开关,可预设压力范围。压力启动计时,热压时间更准确。独特材料焊接头,确保产品受压平均。备有真空功能,调节对位更容易。

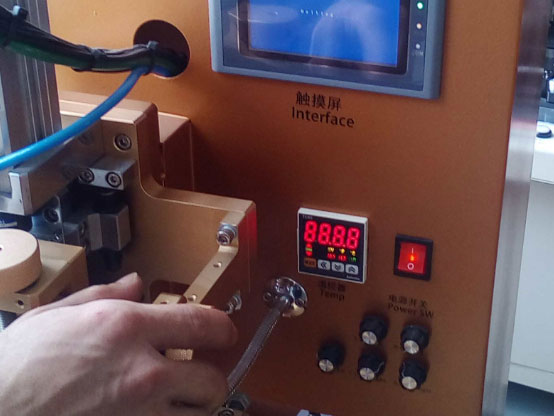

恒温热压机操作面板
1、温度数控化,清楚精密
2、备有数字式压力开关,可预设压力范围
3、压力启动计时,热压时间更准确
4、独特材料焊接头,确保产品受压平均
5、备有真空功能,调节对位更容易
6、适用于HSC,ACF,ACP等与PCB,LCD,FPC的焊接。特别使用于LCD/PCB高密度斑马纸的压合。也可用于塑胶热压铆接等

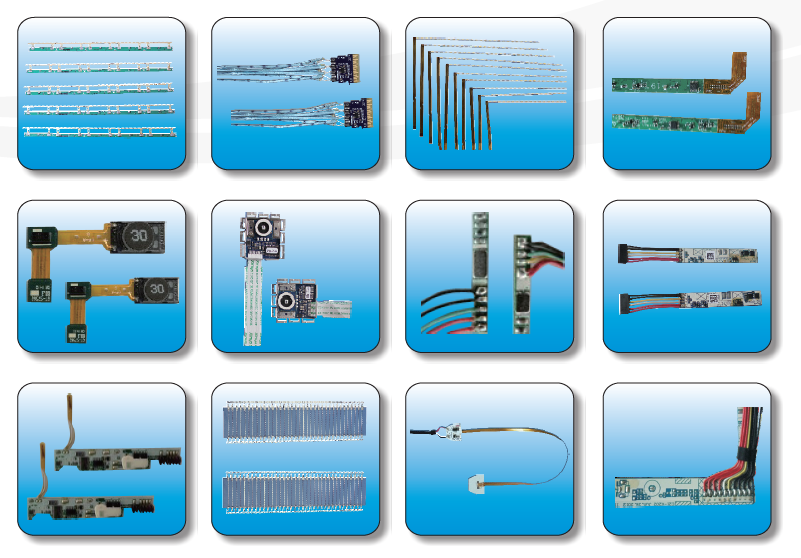

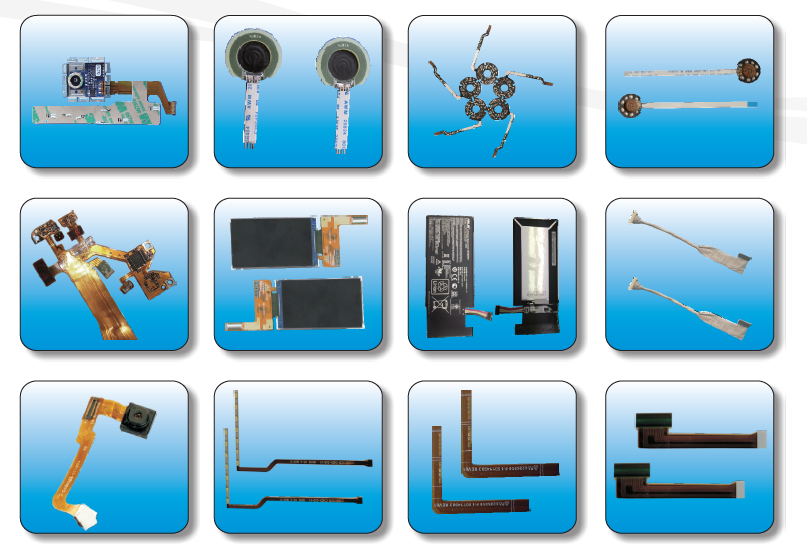

pcb热压机加工产品展示
操控原理
先输入恰当的温度参数,上载在高性能的微处理操控器中。然后在生产进程中,焊接头上之感温线把温度回馈,以每秒钟取样数十次,来操控电流脉冲份额到达恒温准确。
作业进程
将工件置于夹具(如有需要,可发动真空将其固定)。将夹具送至焊接头下,按双开端键,焊接头下压着工件(开端加热),温度按输入参数敏捷上升及准确恒温,最多可达4个温区(此刻焊锡回流),吹气冷却(焊锡凝固),焊接头上升(完成)。

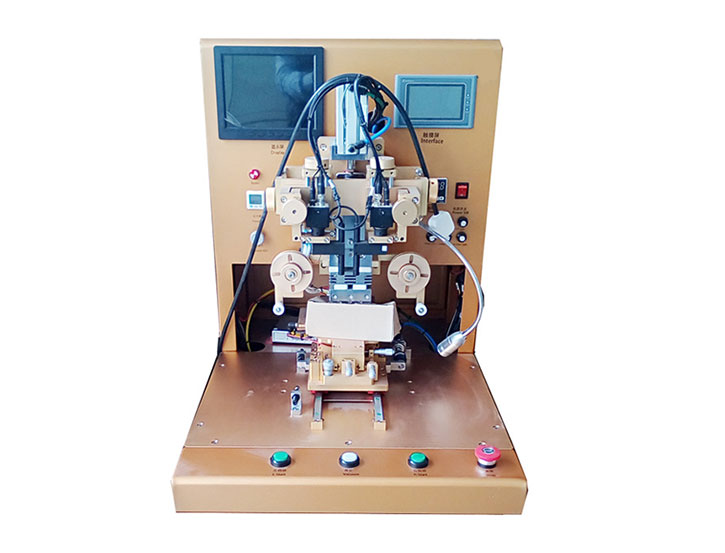

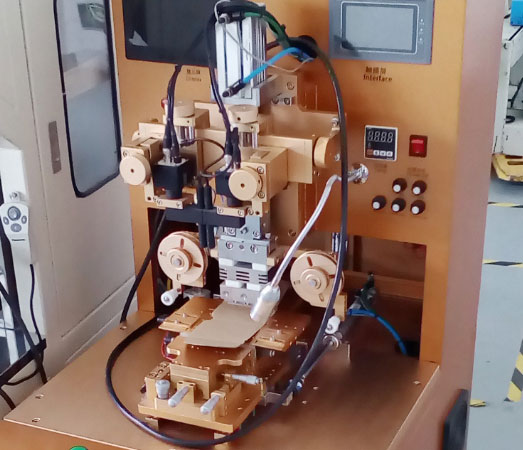

热压机产品图片
机器规格:
机器尺寸 620×640×630mm
工作气压 0.50-0.70Mpa干燥气源
标准工作面积 110×150mm
定位夹具 2套
温度设置 0-400℃
温度精度 ±2℃
热压时间 0-99S
压头压力 0.1-0.6Mpa
机器重量 80Kg

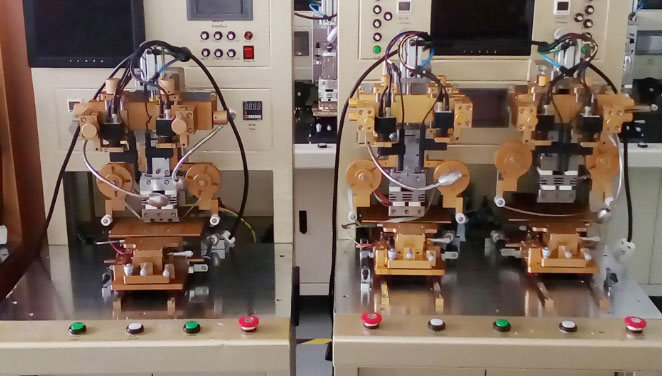

单工位与双头热压机对比图
广泛应用于电子、数码等行业零部件组装的热压接、焊锡焊接、热融合等方面.
1、斑马纸与PCB、连接器之间的焊锡连接
2、极细同轴线与PCB、连接器之间的焊锡连接
3、硬盘、电阻器、电容、线圈、变压器、IC卡等漆包线的焊锡连接
4、电池极片与PCB、连接器之间的焊锡连接
5、小型马达的卷线端子的焊锡连接
电池保护电路焊接样品案例
6、LVDS线,LCD液晶屏线,软排线FFC与软性线路板FPC或硬性线路板PCB的焊接
7、FPC与PCB、连接器之间的焊锡连接
8、ACF与PCB、连接器之间的连接
9、TAB与PCB、连接器之间的连接
10、FFC(柔性扁平电缆)与PCB、连接器之间的焊锡连接
11、继电器、打印机、眼镜等的树脂热压接合

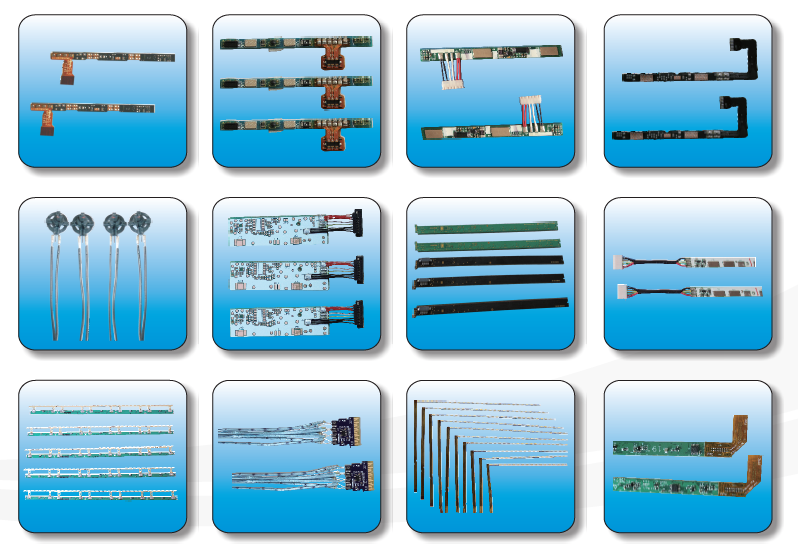

LED灯带FPC焊接样品
12、手机、数码相机使用的CCD、CMOS的焊锡接合
13、电脑、摄像机内的FPC等扁平电缆的焊锡接合
14、TCP与线路板PCB或软性线路板FPC之间的焊接
15、LCD、PDP、触摸屏等的扁平电缆热压接合及ACF接合
16、硬盘(HDD)等漆包线的焊锡焊接及DVD、VCD机器等家用电器的制造
17、电脑、摄像机内的FPC等扁平电缆的焊锡接合
FFC焊接,笔记本天线焊接
热压机专业制造商-德誉是一家专业电子设备研发/生产/销售/服务为一体的综合性配套厂商,公司主打产品有PCB分板机,热压/脉冲焊接机,FPC冲床,曲线分板机,非标准SMT周边设备等,热线电话:13714720278
德誉主营产品:
1)液晶模组主要经营产品有:全自动COG、COF、ACF贴附机邦定机,TAB、FOG热压机、贴片机、OGS热压机,ONCELL热压机,脉冲热压机等
2) 电容屏后段组装设备有:G+F贴合机,G+G真空贴合机,触摸屏ACF贴附机,触摸屏FOG,热压机 PET+OCA贴合机,F+F自动贴合机,TP保护膜贴合机 ;
3)大尺寸液晶屏维修设备,COF冲裁机,OLB邦定机,液晶电视维修屏邦定机,COF邦定机,

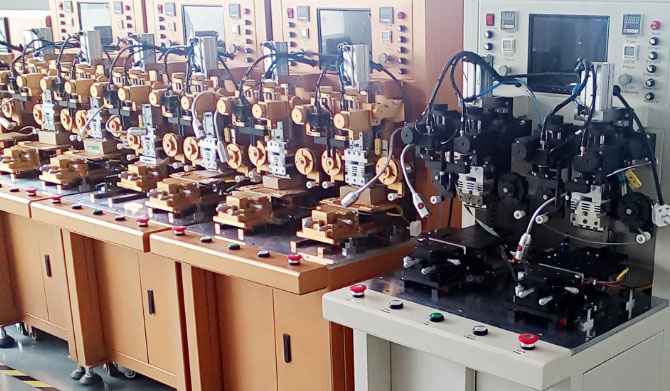

热压机专业制造商-德誉现货产品展示
