脉冲热压机

脉冲热压机

作者:邦企创源科技    来源:加热机专业制造商-易拓    发布时间:2020-02-01 15:30    浏览量:
  脉冲热压焊接机加热方式:通过在热压头上加载一定的脉冲电压,热压头发热,将与此相连接的物体升温,当温度升到焊锡熔点后(即升到事先设定的温度后),将与此相连的物体间锡熔融并将其连接在一起. 一般的脉冲热压机使用温度闭环的控制。

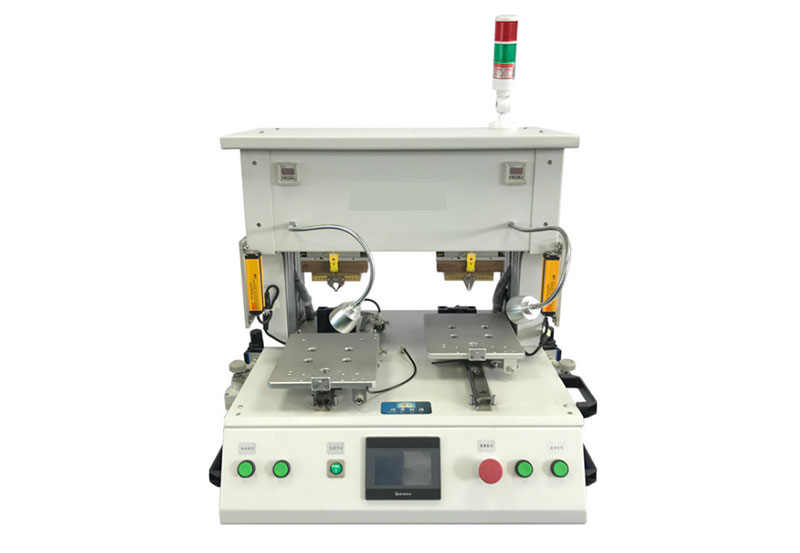

脉冲热压焊接机产品图片
脉冲热压焊接机产品图片

  脉冲热压焊接机设备广泛应用于ECT及银行U质盾代工厂,专业用于焊接ECT屏与PCB的热压焊接。每小时产量能达到1000个左右。速度快捷。用途:把ECT显示屏上的FPC焊接热压焊接到PCB上

  一:脉冲热压机技术参数

  1) 加热方式 脉冲式加热

  2) 温度设定范围 室温 --- 550℃ (每一设定Step 1 ℃)

  3) 温差精度 ±5℃

  4) 热压时间 1 --- 99 秒 ( 1S可调 )

  5) 热压头行程 Max: 50mm

  6) 底座平台纵向行程 Max: 80mm

  7) 焊接压力 Min 0.5 --- Max 4.5Kg.f

  8) 工作方式 脚踏开关控制启动,平台进出式供料

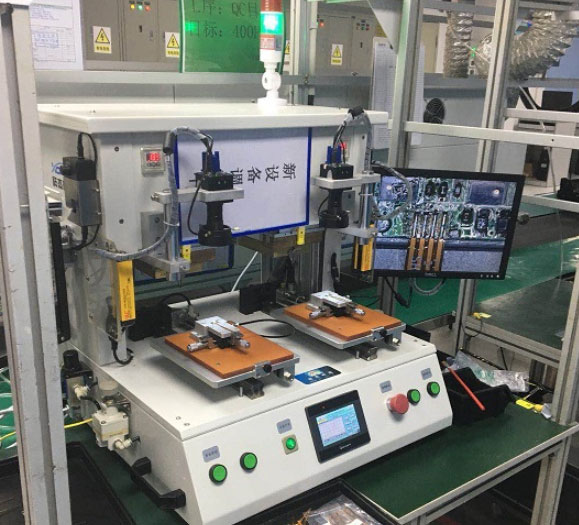

脉冲热压机使用案例
脉冲热压机使用案例

  9) 热压头平整度 ±5µm(采用感压纸测试)

  10) 工作气压 0.5 — 0.7Mpa

  11) 主电源规格 AC 220V±10%,50Hz,1500W

  12) 机台尺寸(约) 170mm(L)×327mm(W)×430mm(H)

  13) 控制箱尺寸(约)450mm(L)×500mm(W)×250mm(H)

  14) 机身重量(约) 60kg

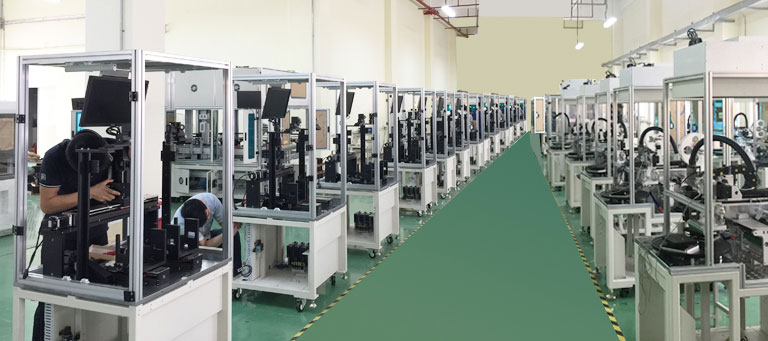

脉冲热压焊接机现货实物展示
脉冲热压焊接机现货实物展示

  二:脉冲热压焊接机产品特点

  1) 采用PLC控制系统,脉冲加热方式,配合钛合金压头,温度准确控制。

  2) 7寸彩色触摸屏LCD显示输入,实时温度曲线显示,中文菜单,所有参数设置浏览简洁直观。

  3) 平台进出式取放物料,纵向行程最大80MM。

  4) 变压器配三档功率调节接口,整机具有漏电保护功能,安全可靠。

  产品用途适用于高密度FPC、ACF、TAB、FFC与PCB、连接器之间的热压焊接工艺。

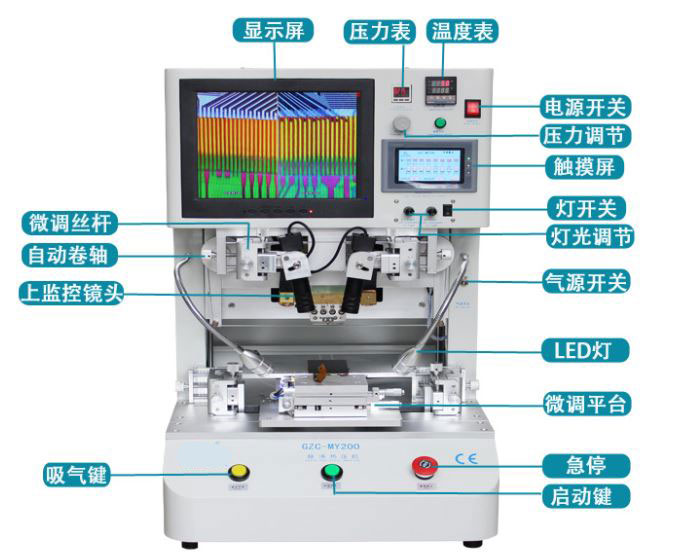

热压机产品结构图
热压机产品结构图

   更多关于脉冲热压机 的型号及技术要求,请电话咨询:13714720278(微信同号),深圳邦企创源科技研发生产的脉冲热压机hotbar获得多项专利认证,为广大客户服务 , 专业制造 , 秉承质优 ,生产高质量真空热压机.工艺成熟,品质稳定可靠。
