裸电芯的四工位热压机其中的经典核心部分转盘热压机构，采用上下压板加热方式温控器控制温度对电池进行加热，同时采用双气缸出力实现增压效果进行热压，采用一出四同时热压饭方式提升设备效率.电池热压是通过设置合理的时间、温度、压力对裸电池进行热压整形，控制裸电池厚度，以防止正、负极片相对位移。

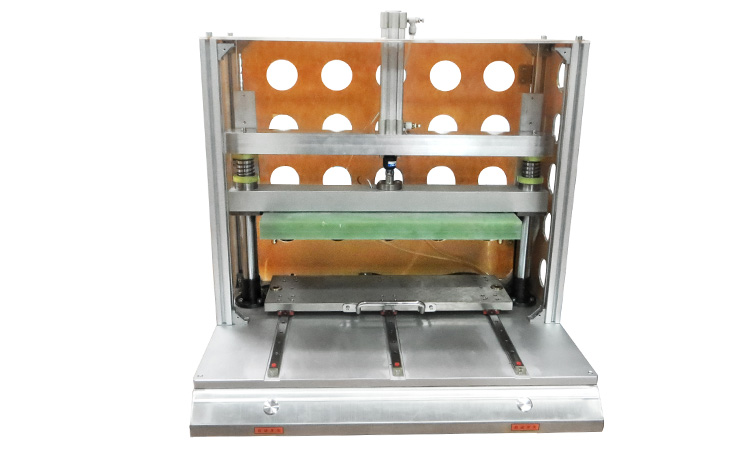

实验室锂电池热压机

　　该设备主要用于对卷绕后的电芯进行整形(两面热压或四面热压)和 Hi-pot测试，并包含电芯扫码、称重、测厚等功能。

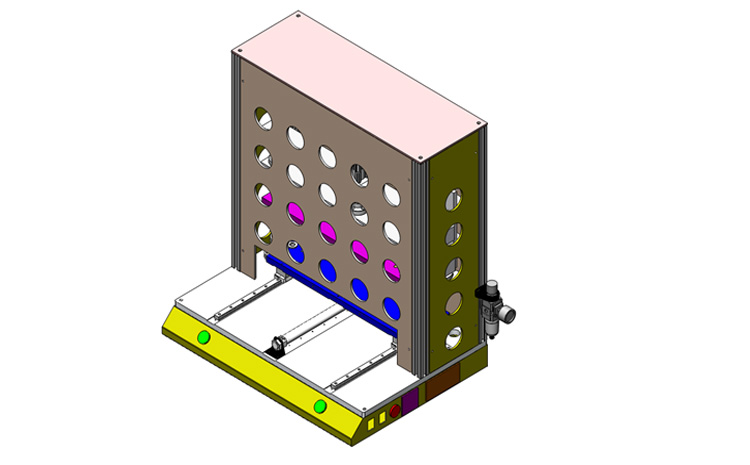

　　电池热压机示意图



　　锂电池热压机基本参数

　　1– 设备外形：6820*2640*2800mm

　　2– 单机产能：24PPM

　　3– 适用电芯尺寸：W:70-200mm,H:70-220mm,T:10-40mm

　　4– 热压时间：7-10s

　　5– 热压温度：80-130℃可调

　　6– 主压力：1-10吨可调

　　7– 侧压力：0.1-1吨可调标准配置

　　8– 机械手自动上下料机构

　　9– 上下料缓存机构

　　10– 双层热压机构

　　11– Hi-pot测试机构设备特性

　　12– 压板采用特殊工艺，电芯防粘效果好

　　13– 双层热压工位，上下两层联动，可靠性更高

　　14– 热压上下板平行度±0.1mm

　　15– 压板各点温度均匀，温差2°以内

　　电芯热压机的上下料热压装置，包括热压板及输送带;热压板包括下热压板及上热压板，上热压板及下热压板用于对电芯施加压力，上热压板及下热压板与电芯为间接接触。

锂电池 全自动热压机

　　锂电池 全自动热压机该种电芯热压机的上下料热压方法及装置具有结构简单、实施方便、实施成本低、电芯热压质量好、电芯安全性能高等现有技术所不具备的优点。
