LED灯具生产设备中所需要的一款产品——恒温加热平台,也有称加热板、恒温加热台、预热加热台,该设备功效类似与回流焊设备,是LED灯具生产过程中不可少有的设备,一般新产品的开发,实验,小批量的试产,就可使用该产品,既能达到产品的质量效果也能达到产能的实现,灵活多用,节省材料和成本,是大批量生产的实验田,深受广大LED从业者的亲靡!现将该产品的大概介绍发布上来,请大家参考!
led加热台生产工艺流程图
适用生产:LED射灯、天花灯、筒灯、LED手电筒
配套设备:印刷锡膏设备(小号手动印刷台:台面尺寸:240*300MM、低温无铅锡膏、刮刀、搅拌刀)、贴片设备(ET-12000贴片机、五槽料架、针头、吸盘)、稳固设备(ET-3020自适应恒温加热台)
购置既可生产LED灯具,凡购买者均提供相关技术支持,希望大家节省时间,下面是恒温加热平台焊接LED灯珠整个生产流程。

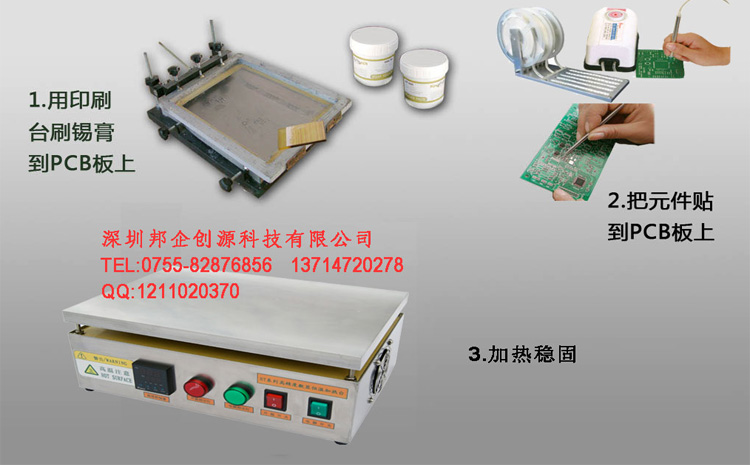

来料检测→丝印焊膏(点贴片胶)→贴片→烘干(固化)→恒温加热焊接→清洗→检测→返修
用加热台焊接好的LED灯珠
ET-100: 发热板规格100*100*20mm士1 , 功率400W(MAX) , 净重:3.5Kg
ET-200: 发热板规格200*200*20mm士1 , 功率800W(MAX) , 净重:4.5Kg
ET-3020: 发热板规格300*200*20mm士1 , 功率1200W(MAX) , 净重:6Kg
ET-360: 发热板规格360*250*20mm士1 , 功率1500W(MAX) , 净重:7.5Kg
ET-400: 发热板规格400*300*20mm士1 , 功率2000W(MAX) , 净重:10Kg
ET-6030: 发热板规格600*300*20mm士1 , 功率2800W(MAX) , 净重:18Kg
ET-6040: 发热板规格600*400*20mm士1 , 功率3200W(MAX) , 净重:22Kg
ET-6050: 发热板规格600*500*20mm士1 , 功率3500W(MAX) , 净重:25Kg
ET-8060: 发热板规格800*600*20mm士1 , 功率4800W(MAX) , 净重:42Kg
ET-13030: 发热板规格1300*300*20mm士1 , 功率4600W(MAX) , 净重:40Kg
本厂承接各种非标规格订制,非标定制交货周期为5个工作日左右

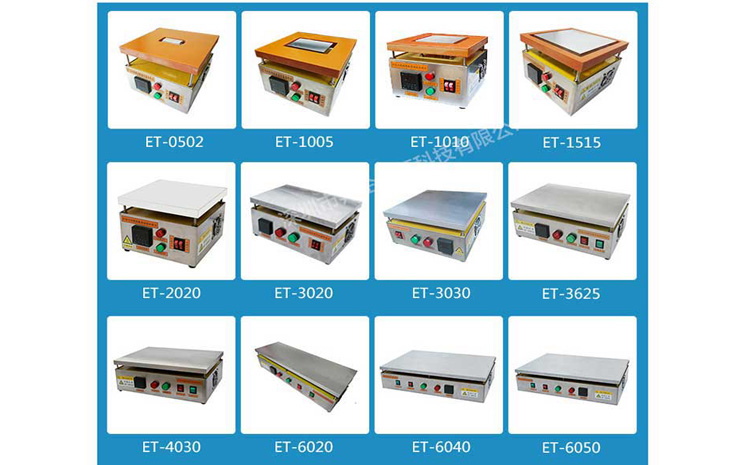

led加热平台大小规格图
①、根据铝基板/铜基板的尺寸和焊接工艺要求,设置好本机的工作模式和加热板的输出温度。
②、打开加热开关,加热板开始工作,显示温度上升,红色“升温指示灯”常亮表明表面工作台正在持续升温;闪烁表明进入恒温状态,此时表面工作台为间断性升温。待显示温度达到设定值后,等待片刻,使加热板板面温度更加均匀。
③、用丝印台将锡膏印刷到铝基板上,用镊子或真空吸笔将焊接LED灯元件.放置在铝基板/铜基板上.然后将贴好的板平移或镊子夹好放到加热平台上,焊锡熔化为光亮水珠状后取下.
④、工作结束,将铝基板/铜基板移离加热板.使用完后,先关闭“升温开关”此时设备升温部分停止运行,此时绿色“电源指示灯”依然常亮,可以间接性警示设备依然在工作,请勿触碰工作面板。待表面工作面板彻底冷却后(建议1小时)再关闭“电源开关”。

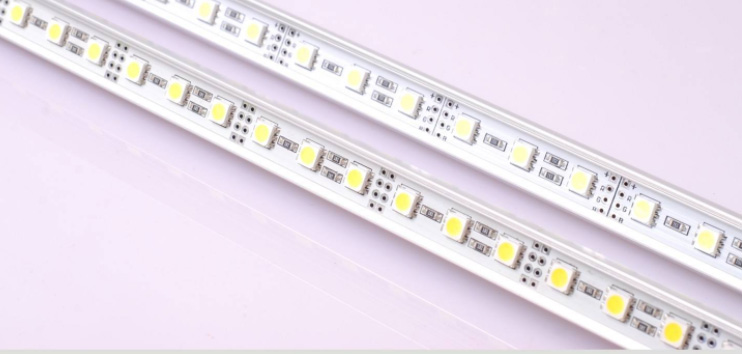

加热焊接好后的LED灯板
1、LED行业铝基板焊接,灯珠焊接,维修;
2、液晶屏维修,手机屏维修,拆排线,触摸屏拆胶;
3、实验室加热设备,电热板,温度试验,是生物、遗传、医药卫生、环保、生化实验室、分析室、教学研究的必备的工具 ;
4、工业各恒温加热样品的烘焙、干燥;
5、电子制造行业电子元器件预热,贴片元件拆卸维修。
6、任何电子行业封胶、点胶恒温加热。
7、模具厂模蕊预热。
led加热台应用范围
led恒温加热平台使用方法:
1、高温加热台接通电源,打开“电源开关”此时绿色“电源指示灯”常亮,表明设备已供电。
2、打开“升温开关”设备开始运行,红色“升温指示灯”常亮表明表面工作台正在持续升温;闪烁表明进入恒温状态,此时表面工作台为间断性升温。
3、使用完后,先关闭“升温开关”此时设备升温部分停止运行,此时绿色“电源指示灯”依然常亮,可以间接性警示设备依然在工作,请勿触碰工作面板。待表面工作面板彻底冷却后(建议1小时)再关闭“电源开关”。
LED加热台专业制造商_易拓ETOOL 10年专注电加热设备,恒温加热台 品质优异,光滑无沙孔,非标定制,出图纸确认.恒温加热台 优质合金丝使用寿命长,让您更省心!购置既可生产LED灯具,凡购买者均提供相关LED整个生产流程技术支持,希望大家节省时间.欢迎来电咨询!
